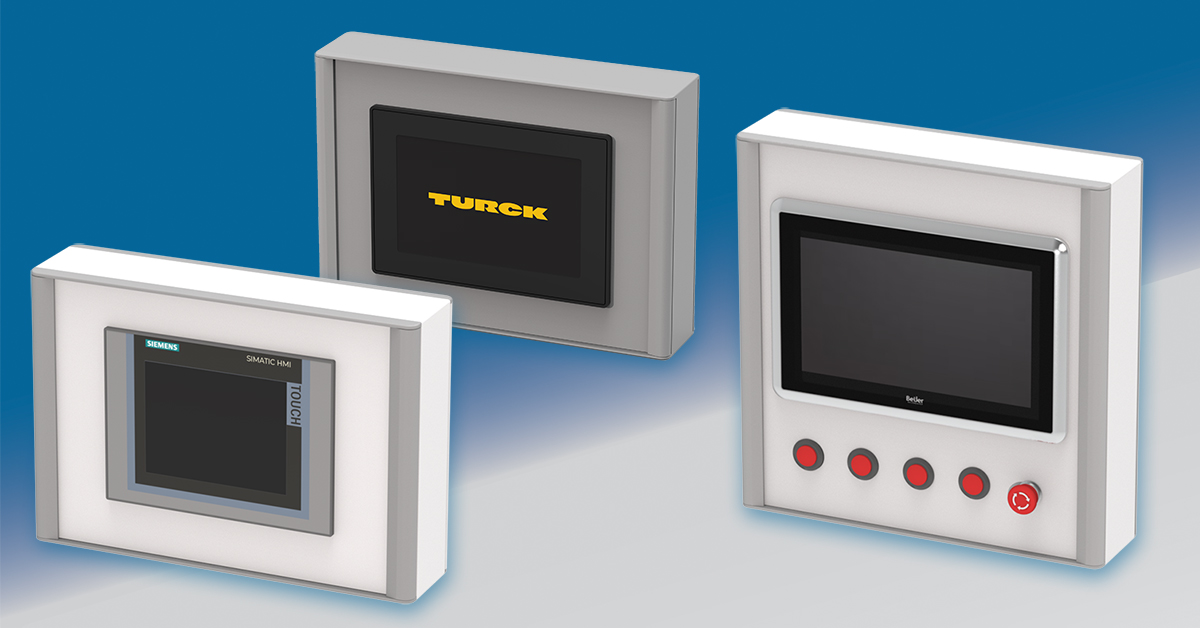

INSTALLATION DES ÉCRANS SIEMENS, TURCK ET BEIJER DANS LES BOITIERS IHM TECHNOMET-CONTROL

BOITIERS VESA/MUR/POLE DE CONTRÔLE TECHNOMET PREMIUM POUR ÉCRANS ET ÉCRANS TACTILES

Dans ce blog, nous fournissons les détails d'installation pour le montage des écrans Siemens, Turck Banner et Beijer dans les boîtiers TECHNOMET-CONTROL. (D'autres écrans compatibles incluent Beckhoff et B&R).

Élégant et robuste, TECHNOMET-CONTROL est notre boitier en aluminium haut de gamme pour l'électronique à montage VESA : Panel PC HMI, écrans tactiles et écrans standard. Il peut être monté sur des bras de suspension, des murs, des poteaux et des supports.

Ces boitiers en aluminium attrayants ont un design cohérent avec des cadres élégants encastrés qui mettent en valeur la qualité et la sophistication de l'électronique à l'intérieur. Les garnitures encliquetables cachent toutes les vis d’assemblage. Les supports standard VESA MIS-D 100 sur le panneau arrière peuvent être utilisés pour monter les boitiers sur des machines, des murs, etc. Il y a suffisamment d'espace pour les connecteurs et le panneau de base amovible offre de l'espace pour l'entrée des câbles. Tous les panneaux du boitier sont équipés de piliers filetés M4 pour les connexions à la terre. Les accessoires comprennent des kits de montage mural/machine, un support de montage sur poteau, des panneaux avant et des kits de plaques de montage internes.

TECHNOMET-CONTROL est disponible en quatre tailles standard et peut être spécifié dans deux couleurs standard : gris signalisation A (RAL 7042) et blanc signalisation (RAL 9016)/gris signalisation A (RAL 7042). Des tailles et des couleurs personnalisées peuvent être fournies sur demande.

INFORMATIONS DE COMMANDE TECHNOMET-CONTROL

Utilisez ce tableau pour afficher les informations de commande de chaque boitier TECHNOMET-CONTROL référencé dans les guides d'installation de l'écran ci-dessous.

Pour les spécifications techniques complètes, y compris les dessins et les modèles 3D, voir la page de présentation de la gamme TECHNOMET-CONTROL.

TECHNOMET-CONTROL >>

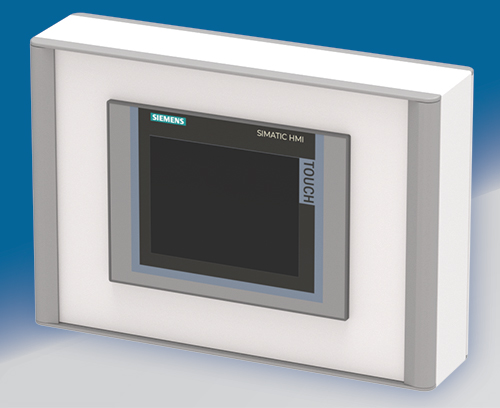

INSTALLATION DES ÉCRANS SIEMENS KTP/TP DANS TECHNOMET-CONTROL

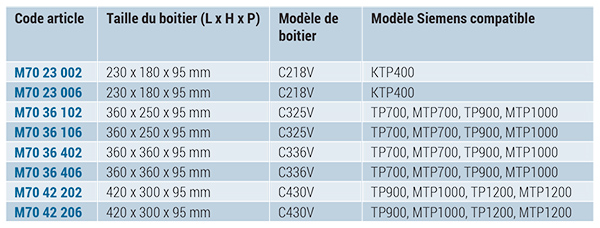

TECHNOMET-CONTROL a été développé en pensant aux écrans tactiles Siemens KTP et TP HMI. Ces boîtiers haut de gamme peuvent accueillir les modèles d'écran Siemens suivants : KTP400, TP700, MTP700, TP900, MTP1000, TP1200, MTP1200. Consultez le tableau ci-dessous pour voir de quelle taille de TECHNOMET-CONTROL vous aurez besoin pour votre écran Siemens.

DÉTAILS DE DÉCOUPE DU PANNEAU AVANT

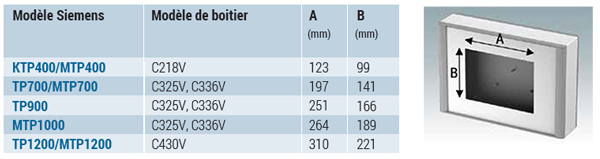

Veuillez consulter le tableau ci-dessous pour connaître les détails de perforation du panneau avant des écrans Siemens KTP, TP et MTP. Nous pouvons fournir des panneaux avant pré-perforés en tant que service personnalisé. Les panneaux sont pré-perforés avec des ouvertures pour l'affichage et pour toute autre commande ou interface. L'impression numérique de qualité photo des logos, légendes et graphiques est également disponible.

Téléchargez la fiche technique d'installation Siemens >>

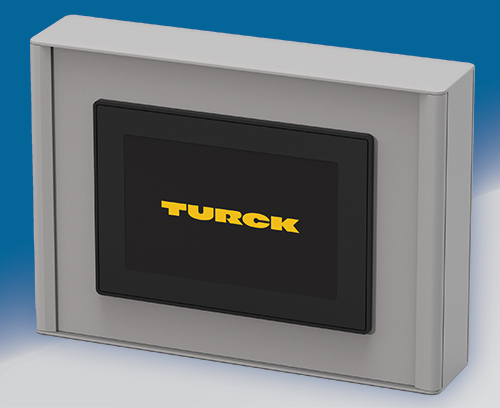

INSTALLATION DES AFFICHAGES À BANNIÈRES TURCK DANS LES ENCEINTES DE CONTRÔLE TECHNOMET

De plus en plus, nos clients spécifient TECHNOMET-CONTROL pour les écrans Turck Banner. Ces écrans sont devenus très appréciés – en particulier dans le secteur de l'automatisation – depuis que Hans Turck GmbH et Banner Engineering Corp. ont formé leur coentreprise en 1990.

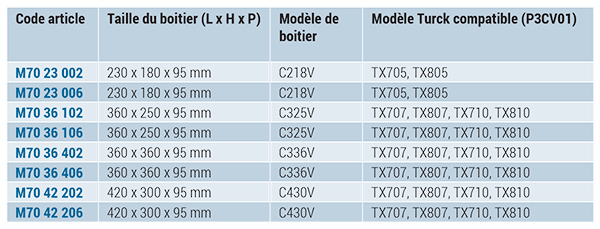

Les écrans Turck Banner sont connus pour leur fiabilité et leur durabilité. Les boîtiers TECHNOMET-CONTROL sont compatibles avec les dalles tactiles HMI Turck Banner TX700 et TX800 : TX705-P3CV01, TX805-P3CV01, TX707-P3CV01, TX807-P3CV01, TX710-P3CV01 et TX810-P3CV01. Consultez le tableau ci-dessous pour voir quelle taille de TECHNOMET-CONTROL convient à votre écran Turck Banner.

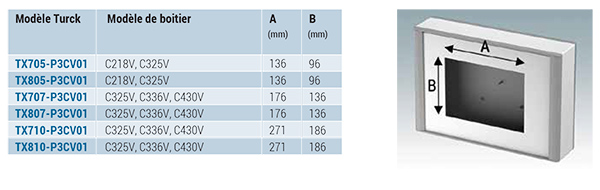

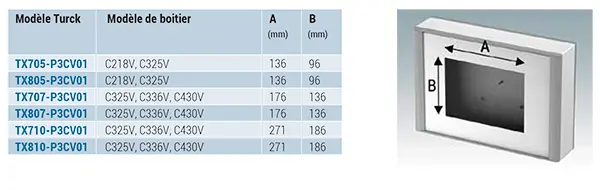

FRONT PANEL CUTOUT DETAILS

Please see the table below for the front panel punching details for Turck Banner displays. We can supply pre-punched front panels as a custom service. Panels are pre-punched with apertures for the display and for any other controls or interfaces. Photo-quality digital printing of logos, legends and graphics is also available.

Téléchargez la fiche technique d'installation Turck >>

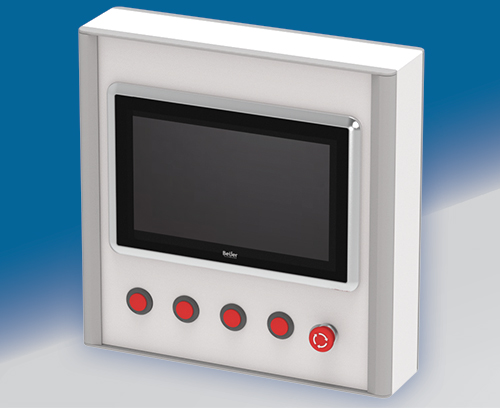

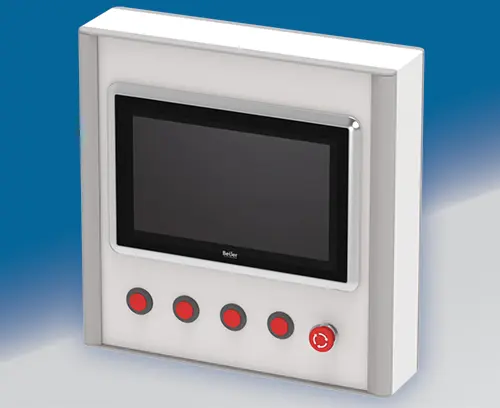

INSTALLATION DES ÉCRANS BEIJER DANS DES ENCEINTES DE CONTRÔLE TECHNOMET

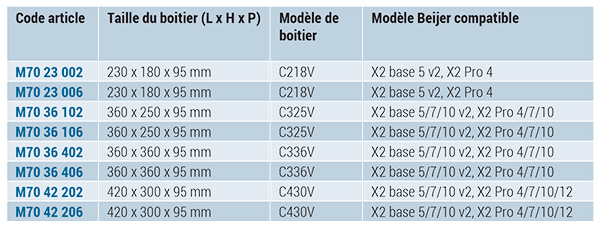

Les écrans Beijer sont également robustes, fiables et conçus pour être utilisés dans des environnements industriels difficiles. La série X2 de Beijer représente « la prochaine génération de panneaux HMI ». Spécifiez TECHNOMET-CONTROL pour les écrans Beijer X2 base et X2 pro : X2 base 5 v2, X2 base 7 v2, X2 base 10 v2, X2 pro 4, X2 pro 7, X2 pro 10 et X2 pro 12. Consultez le tableau ci-dessous pour en savoir plus. détails.

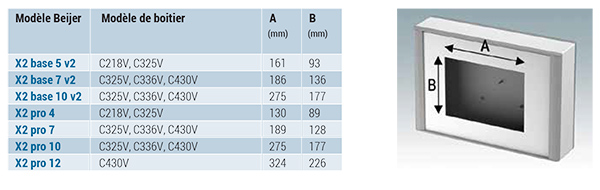

DÉTAILS DE DÉCOUPE DU PANNEAU AVANT

Veuillez consulter le tableau ci-dessous pour les détails de perforation du panneau avant des écrans Beijer X2. Nous pouvons fournir des panneaux avant pré-perforés en tant que service personnalisé. Les panneaux sont pré-perforés avec des ouvertures pour l'affichage et pour toute autre commande ou interface. L'impression numérique de qualité photo des logos, légendes et graphiques est également disponible.

Téléchargez la fiche technique d'installation Beijer >>

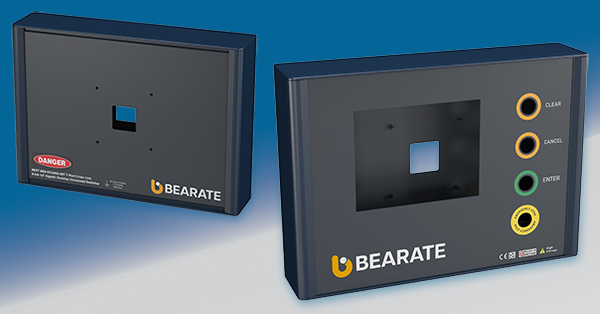

SPÉCIFIER LES BOITIERS DE CONTRÔLE TECHNOMET PERSONNALISÉS

Tous ces coffrets TECHNOMET-CONTROL peuvent être fournis entièrement personnalisés afin qu'ils puissent se rendre directement sur votre ligne de production, prêts pour l'installation de votre électronique.

Les services de personnalisation internes chez METCASE comprennent :

• tailles sur mesure – TECHNOMET-CONTROL peut être spécifié dans des hauteurs, largeurs et profondeurs personnalisées
• panneaux avant personnalisés – la quantité minimale de commande typique est de 10 pièces, en fonction de la taille du panneau
• Usinage CNC – poinçonnage, pliage, fraisage, perçage et taraudage
• fixations et inserts – choisissez parmi une large sélection, y compris des inserts filetés et des goujons
• impression numérique de qualité photo de légendes, logos et graphiques.

Services de personnalisation METCASE >>

OBTENEZ DES CONSEILS D'EXPERTS SUR LES BOÎTIERS D'ÉCRAN TACTILE

Contactez l'équipe METCASE pour obtenir des conseils spécialisés sur la façon de spécifier les meilleurs boîtiers métalliques standards ou personnalisés pour vos écrans et écrans tactiles.
