M7036106

TECHNOMET-CONTROL C325V

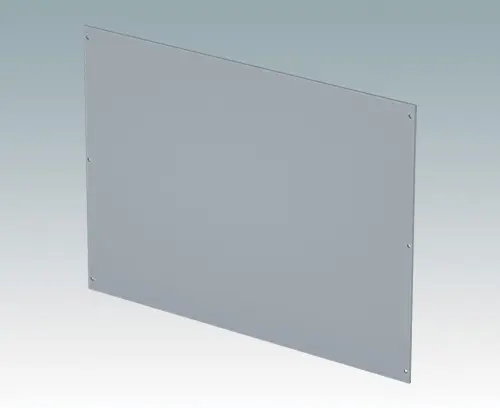

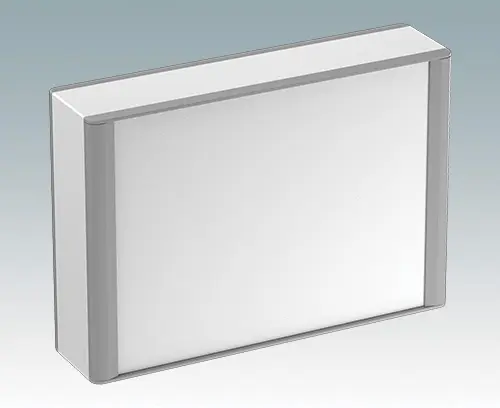

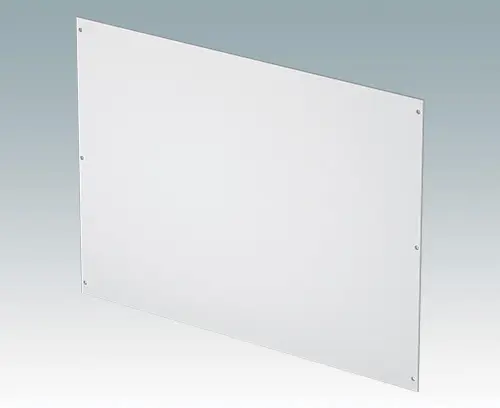

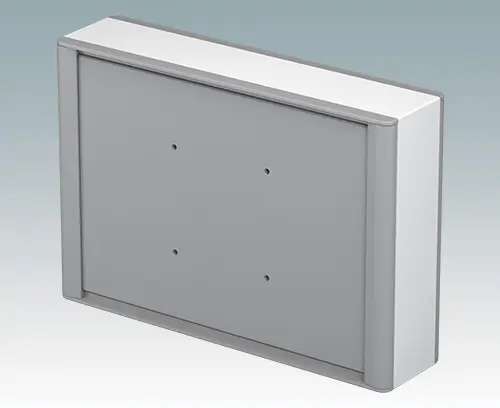

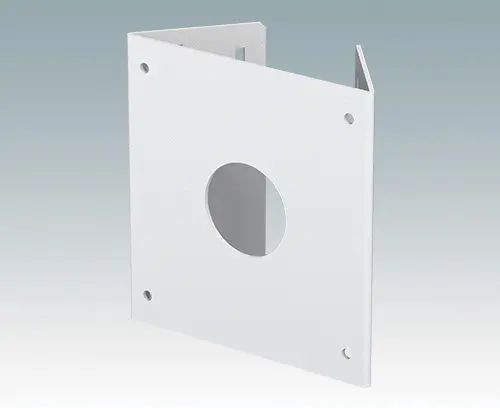

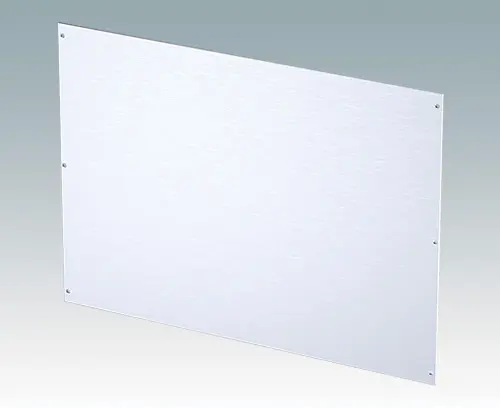

Boitier d'instruments en aluminium moderne et très esthétique pour le montage d'écrans, d'écrans tactiles et d'électronique IHM. Des points de montage VESA MIS-D 100 sont fournis sur le panneau arrière pour monter l'unité sur un bras de commande VESA standard ou un support de montage. Des cadres avant et arrière élégants moulés sous pression sont montées sur le corps du boitier en aluminium. Des caches-vis emboîtables à l'avant et à l'arrière masquent toutes les vis de montage, donnant un aspect très professionnel. Le panneau de base situé en dessous offre un espace pour l'entrée des câbles. Des piliers de montage M3 PCB sont fournis à l'intérieur. Les profilés d'assemblage disposent également de trous de montage M3 et de rails de guidage pour le montage des plaques internes. Des piliers filetés M4 pour les connexions de mise à la terre sont presents sur toutes les parties du boitier ; certains piliers peuvent également être utilisés avec des sangles de maintien pour maintenir les panneaux avant/arrière lors de l'entretien. Les panneaux avant sont vendus séparément. Les accessoires comprennent un kit de montage mural, un support de montage sur mat et une plaque de montage interne.

ÉCRANS COMPATIBLES

SIEMENS: TP700, MTP700, TP900, MTP1000
TURCK: TX707, TX807, TX710, TX810
BEIJER: X2 base 5/7/10 v2, X2 Pro 4/7/10

Version

Avec support VESA

Fourniture

Cadre frontal (x2), partie supérieure, base, profilés de montage (x4), plaque arrière, cache-vis face avant (x4), clip du Cache-vis (x8), M3 x 6 mm (x6), M3 x 8 mm (x12), M4 x 16 mm (x8). Fourni entièrement assemble.

Plan 2D PDF
