COMMENT SPÉCIFIER DES BOÎTIERS D'INSTRUMENTS TECHNOMET PERSONNALISÉS

BOITIERS D'INSTRUMENTS TECHNOMET : L'ÉTHOS DE CONCEPTION…

Nos boitiers d'instruments haut de gamme TECHNOMET ont toujours été conçus pour être plus que simplement solides, fiables et pratiques : ils ont également été conçus pour être beaux. Ils ont été créés pour répondre à certaines questions clés liées à la fabrication de boîtiers électroniques métalliques.

Et si un boitier en aluminium plié pouvait être fabriqué selon des tolérances plus strictes ? Et s’il pouvait être construit selon les mêmes tolérances que les boîtiers en plastique moulé ? Et si l’esthétique et la praticité de l’enceinte ne devaient pas être un compromis ? Et s’ils pouvaient être combinés pour créer une solution plus avancée offrant un plus grand choix ?

Les boitiers d'instruments TECHNOMET représentent la réponse à toutes ces questions. Mais pour vraiment comprendre la situation dans son ensemble et tous les avantages qui en résultent, il est important de se concentrer d’abord sur une partie spécifique du boîtier – les cadres – et pourquoi ils ont un effet si profond et positif sur le produit fini…

POURQUOI LES LUNETTES TECHNOMET RENDENT LES TAILLES PERSONNALISÉES SI SIMPLEMENT

Vous avez probablement déjà deviné que les cadres de TECHNOMET sont différents de ceux des autres boîtiers. Pour commencer, ils sont encastrés, améliorant immédiatement l’apparence du boitier et – par association – la valeur de l’électronique à l’intérieur. Mais il y a bien plus que cela.

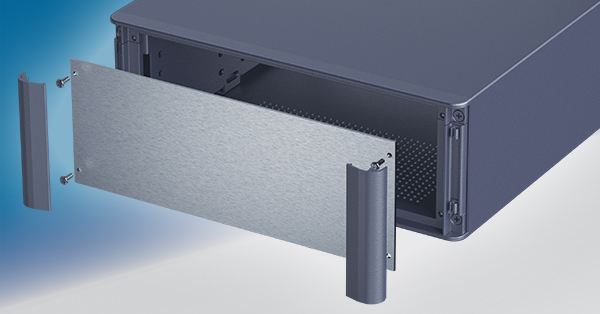

Oui, les cadres améliorent l’esthétique des boîtiers d’instruments, mais ce n’est pas la seule raison pour laquelle ils sont installés : ils facilitent également l’accès aux composants à l’intérieur. Retirez les garnitures avant du TECHNOMET, dévissez le panneau avant et les PCB peuvent simplement glisser. Le retrait du panneau arrière est tout aussi simple.

Mais avec de nombreux boitiers métalliques, les cadres peuvent être restrictifs. Ils sont moulés sous pression, ils peuvent donc limiter la disponibilité des tailles personnalisées. Ce n’est pas le cas avec TECHNOMET – ses lunettes peuvent être modifiées en hauteur et en largeur.

Cette conception astucieuse de cadre vous permet de spécifier les boitiers dans des profondeurs, largeurs et hauteurs sur mesure. C'est quelque chose que nous avons déployé dans notre gamme de boîtiers d'instruments, mais l'idée a commencé avec TECHNOMET.

Il est important de noter que cet avantage s’applique également au TECHNOMET lorsqu’il est spécifié avec une façade inclinée. Cependant, même si les largeurs et profondeurs sur mesure sont simples à fabriquer, les hauteurs personnalisées peuvent être un peu plus complexes car l'angle de la façade inclinée change.

BOITIERS D'INSTRUMENTS TECHNOMET D'USINAGE SUR MESURE

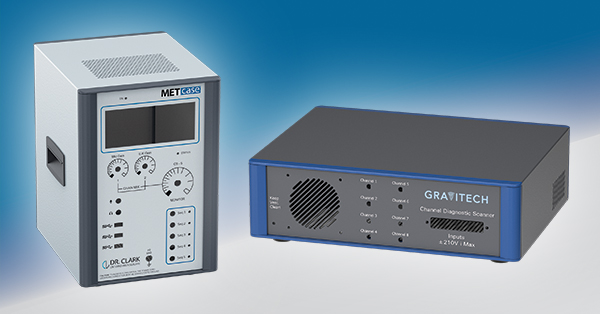

Chaque boitier standard METCASE – qu'il soit TECHNOMET ou tout autre modèle – est conçu pour nécessiter le moins de personnalisation possible. De nombreux clients optent pour un boîtier standard et spécifient ensuite des panneaux avant et arrière personnalisés. Sur TECHNOMET, la face avant doit être spécifiée comme accessoire alors que la face arrière est incluse. Ces deux écrans plats sont faciles à personnaliser.

Chaque boitier nécessitera une forme d'usinage CNC pour permettre l'installation de commandes, d'une alimentation et d'autres connecteurs. En avril 2022, nous avons annoncé un investissement à six chiffres dans trois nouvelles machines de poinçonnage, de formage et de fraisage de pointe afin d'accélérer encore la production.

Le poinçonnage CNC comprend des trous, des fentes, des demi-cisailles, des fossettes, des trous éclatés et des grilles d'aération. Le pliage CNC comprend les coins, les languettes, les brides, les plis hollandais et les joggles. Apprenez-en davantage ici et voyez des exemples.

Pour le fraisage, le perçage et le taraudage CNC, notre tolérance d'usinage est de +/- 0,1 mm pour les découpes, les zones en retrait et les trous d'une longueur allant jusqu'à 30 mm, et de +/- 0,15 mm pour les longueurs jusqu'à 120 mm. Le rayon d'angle minimum est de 1 mm. Apprenez-en davantage et voyez des exemples.

SPÉCIFICATION DES BOITIERS D'INSTRUMENTS TECHNOMET DANS DES COULEURS PERSONNALISÉES

TECHNOMET est disponible en standard en deux coloris : gris clair (RAL 7035) et anthracite (RAL 7016). Et pour de nombreux clients, c’est exactement ce qu’ils souhaitent – ​​immédiatement disponible en stock. Mais il est également très simple de spécifier TECHNOMET dans des couleurs personnalisées. Il y a trois options…

La première consiste à choisir une couleur complètement différente pour l’ensemble du boitier. Nous avons beaucoup de couleurs en stock, il vous suffit donc de préciser celle que vous souhaitez. Vous pouvez voir notre gamme de couleurs en stock ici. Il y a plus de 40 couleurs à choisir. Ils comprennent le rouge, l’orange, le jaune, le vert et 13 nuances de bleu (14 si l’on compte le bleu sarcelle). Si vous souhaitez une teinte différente non disponible en stock, nous travaillons généralement avec des couleurs RAL mais nous pouvons en assortir d'autres sur demande.

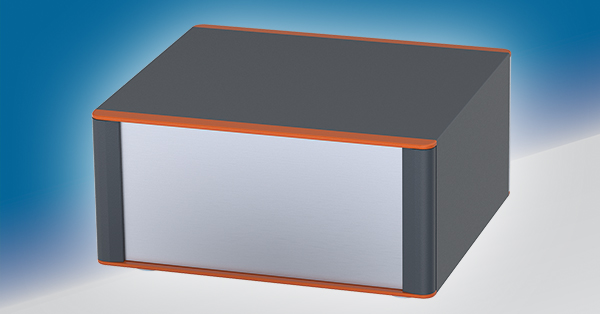

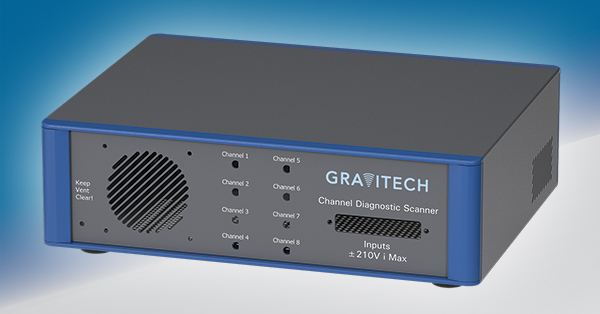

La deuxième méthode consiste à ajouter une surbrillance de couleur. Vous conservez le gris clair ou anthracite standard pour le boitier principal mais ajoutez du contraste aux autres parties du boitier en les spécifiant dans une couleur différente. Il peut s'agir des lunettes, des garnitures ou des panneaux avant et arrière par exemple. Il s'agit d'un moyen rapide, simple et économique d'ajouter une marque d'entreprise ou un code couleur à un boitier. Cela peut être aussi subtil ou frappant que vous le souhaitez.

La troisième option consiste à combiner les deux premières méthodes. Vous pouvez spécifier le boîtier principal dans une couleur non standard… puis ajouter des reflets dans une couleur différente. Mais quelle que soit la méthode que vous choisissez, il convient de rappeler que la sobriété est souvent la meilleure politique : lorsqu'il s'agit de couleur, un peu de personnalisation peut être très utile. Surtout si l’on prend en compte l’impression des légendes et des logos.

IMPRESSION PERSONNALISÉE POUR BOITIERS TECHNOMET

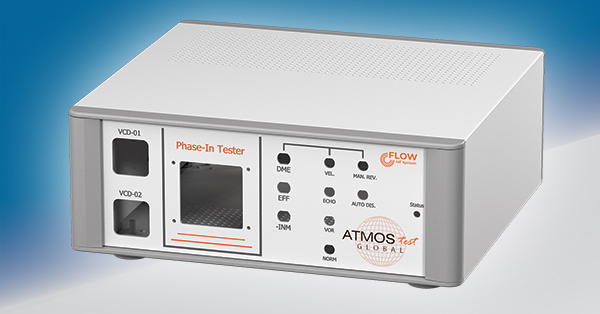

La majeure partie de l'impression que nous effectuons pour les boitiers TECHNOMET concerne les panneaux avant et arrière. Il s'agit généralement d'un logo accompagné des légendes requises autour des commandes. Nous aurons déjà usiné les panneaux pour créer les ouvertures nécessaires pour les LED, les axes des potentiomètres et diverses interfaces.

L'impression numérique interne nous permet de créer des graphiques de qualité photo en couleur CMJN. Les coûts d'installation sont très faibles, ce qui le rend viable pour les commandes de faible volume – idéal pour les boîtiers d'instruments destinés à des applications de niche. Notre imprimante à plat au format A2 nous permet d'imprimer plusieurs panneaux ou boitiers à chaque cycle. Cela accélère la production et réduit les coûts pour vous.

Impression de légendes, logos et graphiques sur les boîtiers de vos instruments >>

SPÉCIFIER VOTRE TECHNOMET AVEC DES FIXATIONS ET INSERTS SUR MESURE

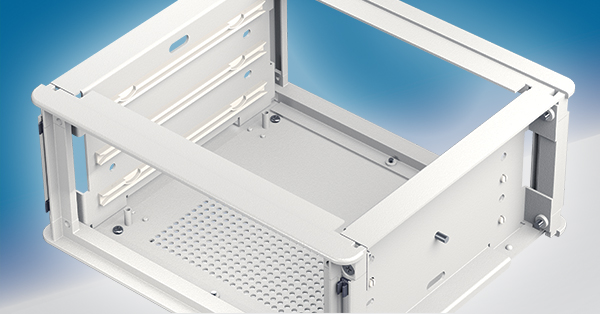

Chaque TECHNOMET est livré en standard avec de nombreuses fixations et inserts. Dans la base se trouvent quatre piliers de montage pour PCB M3 comme alternative à l'utilisation de guides PCB encliquetables (accessoire). De plus, tous les panneaux du boîtier sont équipés de piliers M4 pour les connexions à la terre.

Il existe également une large gamme d'autres fixations et inserts que vous pouvez spécifier sous forme de commande personnalisée. Ils comprennent des goujons de fixation à tête affleurante, des entretoises (à tête traversante, aveugle, cachée, PCB), des écrous à sertir, des écrous de panneau à angle droit et des supports d'attaches de câble.

Consultez la gamme complète de fixations et inserts sur mesure >>

En savoir plus sur TECHNOMET >>

EN SAVOIR PLUS, OBTENIR UN DEVIS

Contactez-nous maintenant pour obtenir des conseils techniques d'experts sur la façon de spécifier les meilleurs boitiers pour votre instrumentation électronique.
