Insertion du matériel dans la tôle

Fixations et inserts

Montage des fixations sur les plaques avant et les boitiers

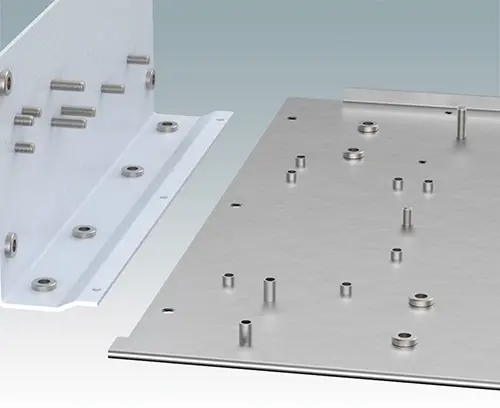

Nous pouvons installer une large sélection de fixations, y compris des inserts filetés et des goujons, sur des couvercles et des panneaux de boitier en aluminium et en acier. Ceux-ci peuvent être utilisés pour monter vos circuits imprimés, connecteurs, commandes et ensembles électroniques.

Voir ci-dessous pour une liste des fixations standard que nous utilisons. Nos ingénieurs se feront un plaisir de vous suggérer des inserts et des fixations adaptés à vos exigences de conception.

Les montages possibles :

  • Fixations métriques
  • Généralement avec filetage M2, M2.5, M3, M4, M5 et M6
  • Inserts, écrous de fixation, goujons, douilles aveugles, douilles traversantes
  • Pilier de fixation PCB, fixations de panneau à 90 degrés, points de fixation des sangles de câble
  • Des piquets de terre sur des panneaux en aluminium et des plaques de terre sur des panneaux en acier
  • Goujons filetés à tête dissimulée pour éviter tout témoin sur la surface externe du panneau
  • À la place d'inserts, nous pouvons créer un trou traversant dans la tôle et le tarauder au filetage requis

Utilisez le formulaire de contact ou téléphonez à notre service commercial pour tout renseignement et demande de devis.

  • Tous les articles
  • Données techniques

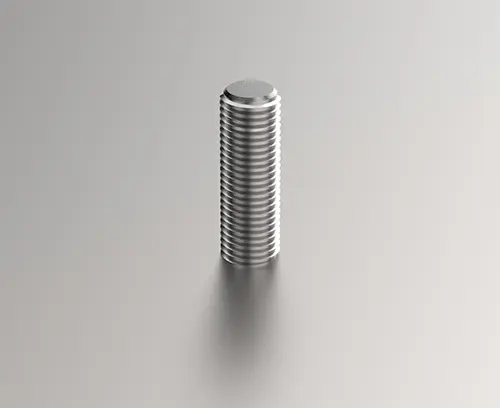

M0000700 Goujons de fixation à tête affleurante

M0000700

Goujons de fixation à tête affleurante

Goujon de fixation encastré monté à la presse dans un trou du panneau.

Filetage de fixation Des longueurs (mm) Trou de montage (mm)
M2 6 | 8 | 10 | 12 | 16 | 18 | 20 Ø2
M2.5 6 | 8 | 10 | 12 | 15 | 18 | 20 Ø2.5
M3 5 | 6 | 8 | 10 | 12 | 15 | 16 | 18 | 20 | 22 | 25 | 30 | 35 Ø3
M3.5 8 | 10 | 12 | 15 | 16 Ø3.5
M4 6 | 8 | 10 | 12 | 15 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 35 | 38 | 45 | 50 Ø4
M5 8 | 10 | 12 | 15 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 35 | 38 | 50 Ø5
M6 8 | 10 | 12 | 15 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 35 | 38 | 45 | 50 Ø6
Fermer

M0000700

Goujons de fixation à tête affleurante
Produit ajouté à votre panier
Acier
M0000701 Colonne de fixation avec extrémité ouverte

M0000701

Colonne de fixation avec extrémité ouverte

Le support de fixation ouvert est ajusté par pression sur un trou du panneau.

Filetage de fixation Des longueurs (mm) Trou de montage (mm)
M2 3 | 4 | 5 | 6 | 7 | 8 Ø4.2
M2.5 5 | 6 | 8 | 10 | 12 | 14 Ø4.2
M3 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 Ø4.2
M4 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 Ø7.2
M5 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 Ø7.2
Fermer

M0000701

Colonne de fixation avec extrémité ouverte
Produit ajouté à votre panier
Acier
M0000702 Pilier de fixation avec extrémité fermée

M0000702

Pilier de fixation avec extrémité fermée

Support de fixation pour extrémité fermée qui est ajusté par pression sur un trou du panneau.

Filetage de fixation Des longueurs (mm) Trou de montage (mm)
M2 10 Ø4.2
M2.5 6 | 8 | 10 | 12 | 14 | 16 Ø4.2
M3 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 Ø4.2
M4 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 Ø7.2
M5 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 25 Ø7.2
Fermer

M0000702

Pilier de fixation avec extrémité fermée
Produit ajouté à votre panier
Acier
M0000703 Pilier de fixation tête cachée

M0000703

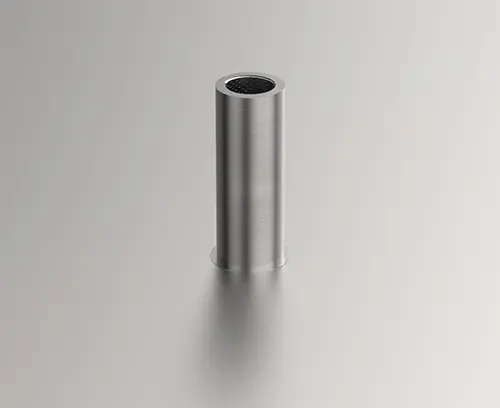

Pilier de fixation tête cachée

Socle de fixation de tête dissimulé qui est ajusté par pression à un trou du panneau.

Epaisseur du panneau (mm) Filetage de fixation Des longueurs (mm)
1.6 M3 4 | 6 | 8 | 10 | 12 | 16 | 20
2.4 M3 4 | 6 | 8 | 10 | 12 | 16 | 20
1.6 M4 6
2.4 M4 6 | 8 | 10
Fermer

M0000703

Pilier de fixation tête cachée
Produit ajouté à votre panier
Acier
M0000704 Pilier de fixation PCB

M0000704

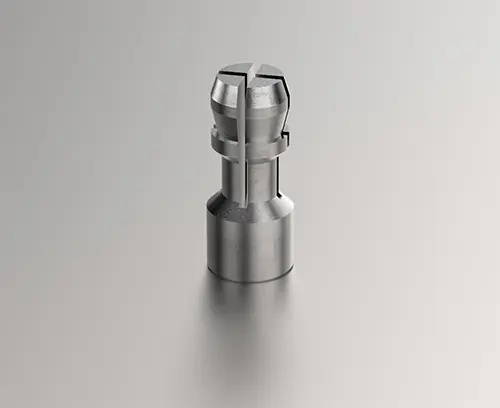

Pilier de fixation PCB

Socle de fixation du circuit imprimé fixé par pression sur un trou du panneau. Le circuit imprimé se clipse sur le support.

Trou B dans le PCB (mm) Des longueurs (mm) Trou de montage A (mm)
Ø4 8 Ø5.4
Ø4 10 Ø5.4
Ø4 12 Ø5.4
Ø4 14 Ø5.4
Ø4 16 Ø5.4
Ø4 18 Ø5.4
Ø4 20 Ø5.4
Ø4 22 Ø5.4
Ø4 25 Ø5.4
Fermer

M0000704

Pilier de fixation PCB
Produit ajouté à votre panier
Acier

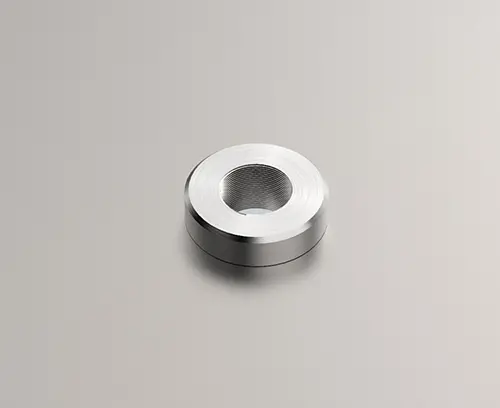

M0000720 écrous de fixation

M0000720

écrous de fixation

Écrou à auto-serrage qui est ajusté à la presse à un trou dans le panneau.

Tailles de filetage Trou de montage (mm)
M2 Ø4.2
M2.5 Ø4.2
M3 Ø4.2
M3.5 Ø4.75
M4 Ø5.4
M5 Ø6.4
M6 Ø8.75
M8 Ø10.5
M10 Ø14
Fermer

M0000720

écrous de fixation
Produit ajouté à votre panier
Acier

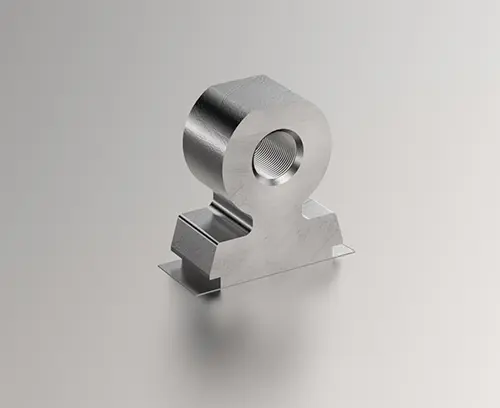

M0000721 Fixations de panneau à 90 degrés

M0000721

Fixations de panneau à 90 degrés

Fixation filetée à 90 degrés insérée dans un trou rectangulaire du panneau..

Filetage de fixation Largeur (mm) Hauteur du trou de fixation (mm) Trou de montage (mm)
M3 2.89 7 8 x 3 mm
M3 3.89 7 8 x 4 mm
M3 5.89 7 8 x 6 mm
M4 3.89 9 10 x 4 mm
M4 6.89 9 10 x 7 mm
M4 8.89 9 10 x 9 mm
Fermer

M0000721

Fixations de panneau à 90 degrés
Produit ajouté à votre panier
Acier
M0000730 Points de fixation des sangles de câble

M0000730

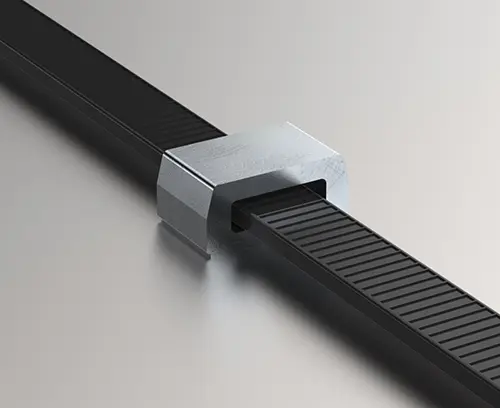

Points de fixation des sangles de câble

Le serre-câble est monté dans un trou rectangulaire du panneau.

Ouverture de la sangle (mm) Trou de montage (mm)
4.06 x 1.65 6.35 x 3.18
5.21 x 1.65 7.90 x 4.75
9.14 x 2.4 12.7 x 9.5
Fermer

M0000730

Points de fixation des sangles de câble
Produit ajouté à votre panier
