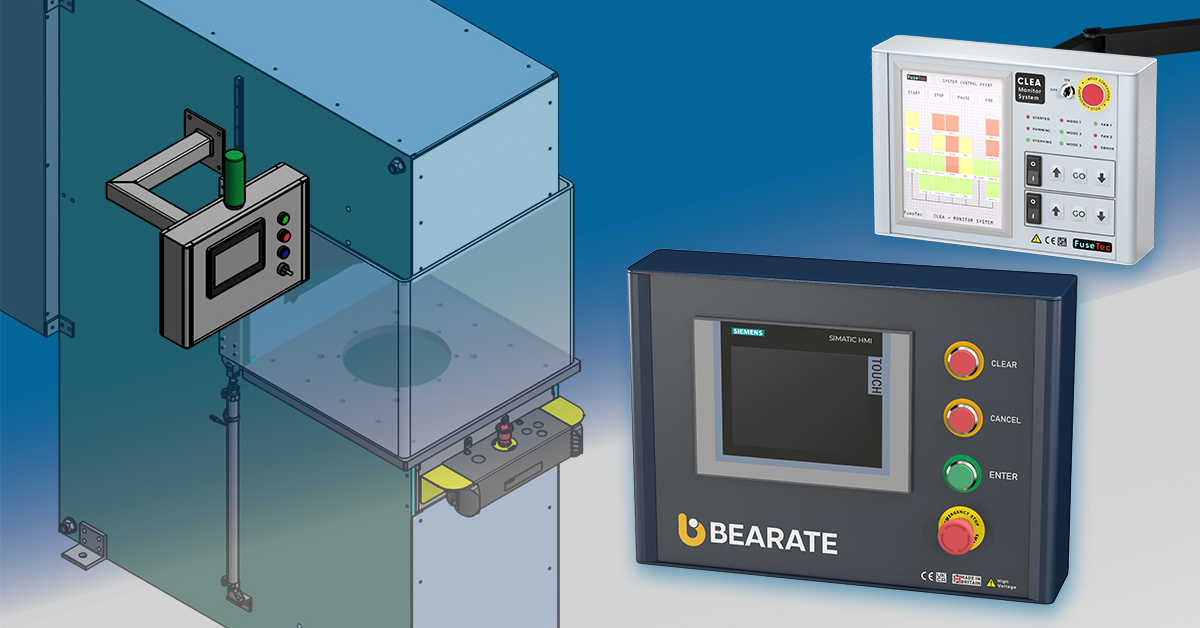

COMMENT SPÉCIFIER LE TECHNOMET-CONTROL POUR LES ÉQUIPEMENTS DE CONTRÔLE IHM ET MACHINE

ÉLÉGANT…AVANCÉ…ABORDABLE

Dans le monde de l’automatisation et de la construction de machines, une qualité supérieure signifie généralement des prix élevés – comme dans bien d’autres aspects de la vie. Et si ce n’était pas le cas ? Et si vous pouviez proposer des boîtiers modernes et avancés à un prix étonnamment attractif ?

Et si vous pouviez héberger votre dernière technologie d’écran tactile IHM dans un élégant boîtier en aluminium fabriqué selon des tolérances fines ? Un tel boîtier – visiblement meilleur que ses concurrents, offrant des fonctionnalités techniques intelligentes – coûte généralement cher. Et si ce n’était pas le cas ?

Bienvenue dans le monde de TECHNOMET-CONTROL – un boîtier à montage VESA/mural/sur poteau qui offre des fonctionnalités et une esthétique de pointe à un prix étonnamment agréable. Comment? Comme ça…

L'EXCELLENCE GRÂCE À LA CONCEPTION DE COMPOSANTS MODULAIRES

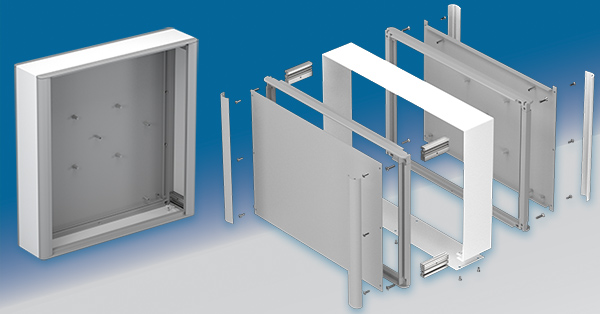

TECHNOMET-CONTROL semble cher car ses cadres avant et arrière moulés sous pression s'adaptent au corps du boitier principal pour un aspect lisse ; les garnitures encliquetables dissimulent toutes les vis d’assemblage. Mais à l’intérieur se trouve un système d’extrusion intelligent qui rend la fabrication des boîtiers rentable dans des tailles standard et sur mesure – et facile à personnaliser selon vos besoins précis.

Mais ce n'est qu'un début : les profilés d'assemblage comportent également des trous M3 et des rails de guidage pour maintenir les plaques internes. Et il y a également des piliers PCB M3 sur le panneau arrière – vous pouvez donc choisir la meilleure façon d'installer votre électronique. Le panneau de base situé en dessous est facilement amovible pour l'entrée des câbles. Ce panneau – comme tous les autres – est équipé d'un pilier fileté M4 pour les connexions à la terre.

Il s'agit du système éprouvé TECHNOMET – basé sur une philosophie de conception réussie qui a conduit à une expansion rapide de la gamme. TECHNOMET-CONTROL fait suite au succès des boîtiers d'instruments TECHNOMET et TECHNOMET SL (avant incliné), des mini-racks de bureau TECHNOMET 19" (84HP) et TECHNOMET 10,5" pour l'électronique demi-largeur (42HP).

Ce n’est pas sans précédent ici chez METCASE. Rendre l'excellence plus abordable a également été la marque de nos valises rack 19" COMBIMET. Oui, ce sont nos valises rack les plus polyvalentes et personnalisables… mais leur conception simple en fait également les plus économiques de notre gamme 19". Vous bénéficiez ainsi du meilleur des deux mondes. C'est cette réflexion qui a conduit à la création d'abord de TECHNOMET puis des autres modèles qui partagent son nom.

TECHNOMET-CONTROL DANS VOTRE MONDE

Le contrôle des machines industrielles, l'IHM, l'automatisation et le traitement en usine sont des applications clés pour TECHNOMET-CONTROL. Surtout avec l’essor de l’IIoT. Mais ces enceintes peuvent également être spécifiées pour les systèmes de sécurité, les tests et mesures, les points de vente et la détection. Le montage standard VESA MIS-D 100 à l'arrière permet de les installer rapidement et facilement sur des bras de suspension et des supports avec des positions de trous de montage de 100 x 100 mm.

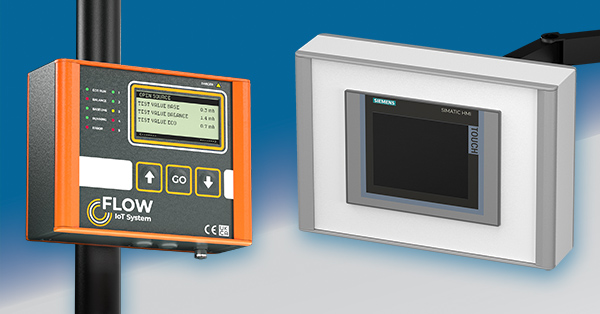

TECHNOMET-CONTROL s'adapte également aux poteaux (⌀50 mm ou plus) grâce à un support de fixation (accessoire) doté d'une grande ouverture centrale pour les câbles. La gamme d'accessoires comprend également des kits de montage mural qui, comme le support de montage sur poteau, sont fabriqués en acier doux (CR4) pour plus de solidité. Alternativement, nous pouvons modifier l'unité pour accepter un bras de suspension via le panneau de base, plutôt que via le panneau arrière en standard.

Les boitiers sont proposés dans quatre tailles de plan standard (230 x 180 mm à 420 x 300 mm) pour abriter les écrans Siemens TP (KTP400 à TP1200) ainsi que les écrans de fabricants tels que Beckhoff, Beijer (X2), B&R et bien d'autres. Tous les coffrets ont en standard une profondeur de 95 mm, ce qui leur confère un profil élancé. Mais vous pouvez les spécifier dans des profondeurs personnalisées si vous préférez. C'est la beauté de TECHNOMET-CONTROL : comme beaucoup d'autres boitiers METCASE, il peut être spécifié dans des tailles personnalisées dans les trois dimensions.

Voir TECHNOMET-CONTROL >>

CONTRÔLE TECHNOMET PERSONNALISÉ POUR LA CONSTRUCTION DE MACHINES

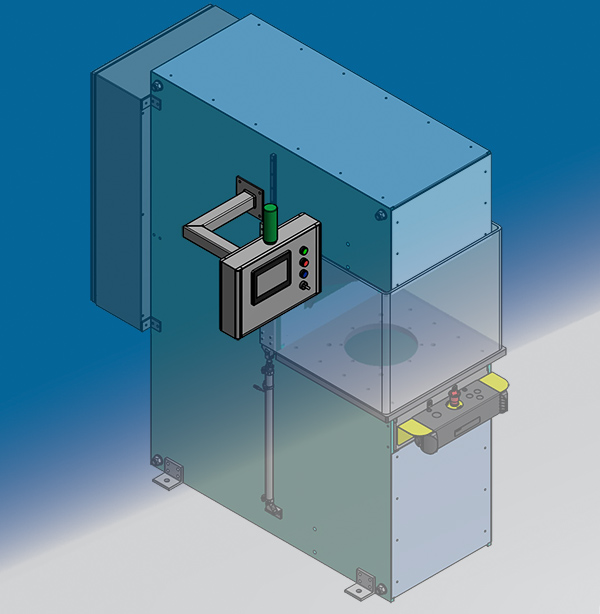

Dans le cadre d'un récent contrat, nous avons fabriqué un TECHNOMET-CONTROL personnalisé pour installer un support à angle droit boulonné sur le côté d'une machine utilisée pour l'assemblage et le graissage des roulements. Aucune personnalisation n'a été nécessaire pour monter le boitier sur le support à angle droit : il s'est installé directement à l'aide des points de fixation standard VESA MIS-D 100 x 100 mm sur le panneau arrière. Notre travail de personnalisation comprenait l'usinage du boîtier pour accueillir :

• un écran tactile HMI PLC Turck Banner TX707-P3CV01 7" (800 x 480 mm)
• des boutons poussoirs et un interrupteur
• une grande balise verte sur le panneau supérieur
• entrée des câbles par le panneau arrière.

SPÉCIFIER DES ENCEINTES PERSONNALISÉES POUR LE CONTRÔLE DE LA MACHINE

Tous les boitiers METCASE – pas seulement TECHNOMET-CONTROL – peuvent être fournis entièrement personnalisés afin qu'ils puissent passer de votre entrée de marchandises à votre ligne de production, prêts pour l'installation de votre électronique.

Les services de personnalisation internes chez METCASE comprennent :

• tailles sur mesure (disponibles dans les trois dimensions pour TECHNOMET-CONTROL, TECHNOMET, TECHNOMET SL, TECHNOMET 19", TECHNOMET 10,5" et divers autres modèles)
• panneaux avant personnalisés – la quantité minimum de commande typique est de 10 pièces, en fonction de la taille du panneau
• Usinage CNC – poinçonnage, pliage, fraisage, perçage et taraudage
• Fixations et inserts – choisissez parmi une large sélection, y compris des inserts filetés et des goujons
• Couleurs personnalisées – revêtement en poudre, peinture et anodisation
• Impression numérique de qualité photo des légendes, logos et graphiques.

Services de personnalisation METCASE >>

OBTENEZ DES CONSEILS TECHNIQUES D'EXPERTS SUR LES BOÎTIERS IHM

Contactez METCASE pour obtenir des conseils sur la spécification des meilleurs boîtiers électroniques en aluminium standard ou personnalisés pour le contrôle des machines, l'IHM, l'automatisation, le traitement en usine et plus encore. Inscrivez-vous aux modèles 3D (si vous ne l'avez pas déjà fait) afin de voir à quoi ressembleront vos appareils électroniques dans votre boîtier personnalisé.
