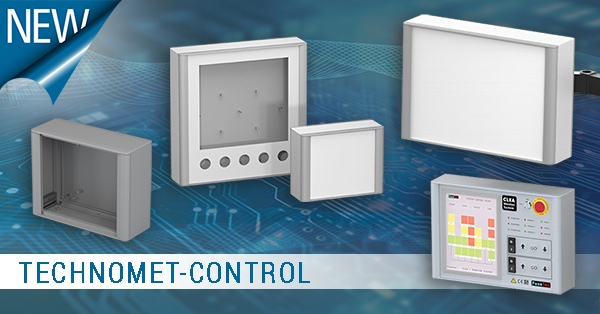

NOUVEAUX BOITIERS INTELLIGENTS TECHNOMET-CONTROL À MONTAGE VESA POUR IHM/ÉLECTRONIQUE DE CONTRÔLE

ADAPTER LE TECHNOMET-CONTROL AUX MACHINES, MURS, POSTE DE TRAVAIL ET POTEAUX

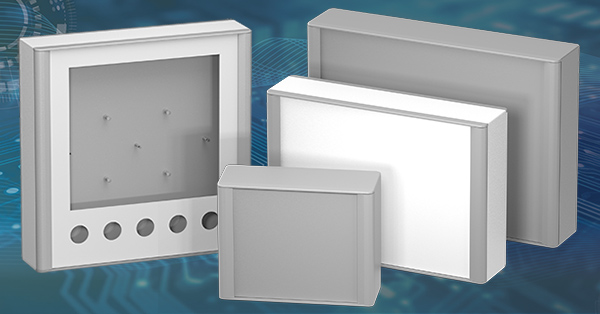

Le nouveau TECHNOMET-CONTROL intelligent est bien plus qu'un simple nouveau modèle – il représente un tout nouveau type de boitier pour METCASE. Ces boîtiers élégants et polyvalents pour écrans standard, Panel PC et IHM sont les premiers boîtiers METCASE créés principalement pour l'électronique à montage VESA.

En intégrant VESA MIS-D 100 x 100 mm dans la conception, ces boîtiers avancés offrent une solution très économique pour le montage d'IHM/électronique de contrôle sur des machines ou dans d'autres emplacements. Les supports VESA disponibles dans le commerce peuvent être montés directement à l'arrière du boitier. TECHNOMET-CONTROL peut également être fixé directement sur les murs/machines et poteaux à l'aide de kits de montage d'accessoires.

Le véritable secret de TECHNOMET-CONTROL réside dans la conception simple mais astucieuse qui permet à ces boîtiers attrayants d'être fabriqués de manière plus rentable que ne le suggère leur apparence haut de gamme.

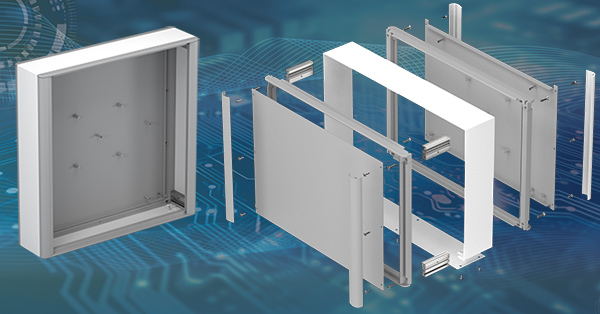

Ils peuvent être fabriqués très facilement dans des tailles sur mesure, ce qui rend la personnalisation viable pour des volumes aussi faibles que 10 ou 20 unités. Tout cela grâce à la construction des cadres avant et arrière et à l’utilisation de quatre extrusions simples à l’intérieur de chaque boîtier.

POURQUOI NOUS AVONS CRÉÉ TECHNOMET-CONTROL

La demande en technologie IHM avancée a augmenté, en grande partie sous l’impulsion de l’Industrie 4.0. Les écrans standard et les Panel PC doivent être logés et protégés, mais la plupart des boitiers IHM existants sur le marché sont de grandes unités scellées destinées aux sites industriels difficiles.

Chez METCASE, nous avons identifié une lacune sur le marché des boitiers d'affichage robustes et modernes pour les applications industrielles légères. Ces boîtiers en aluminium doivent être robustes et esthétiques, mais pas nécessairement étanches et classés IP.

TECHNOMET-CONTROL est un boitier contemporain à montage VESA qui est fabriqué selon des normes visiblement élevées – mais il peut être proposé à un prix intrigant et convaincant, grâce aux efficacités créées par sa conception innovante et pratique.

CONCEPTION MODERNE ET COHÉSIVE AVEC LUNETTES AJUSTÉES

Les premières impressions comptent – ​​c'est pourquoi TECHNOMET-CONTROL semble nettement plus intelligent et mieux fabriqué que les autres boitiers muraux, sur bras ou sur poteau de sa taille. Il présente un design moderne et cohérent avec des cadres moulés sous pression qui s'adaptent au boîtier principal.

Les garnitures encliquetables dans les cadres avant et arrière dissimulent toutes les vis d'assemblage, donnant une apparence propre et sans chichis – et encadrant le panneau avant, qui est encastré pour protéger un écran tactile et d'autres commandes.

TECHNOMET-CONTROL est conçu selon des tolérances plus fines que les autres boitiers métalliques similaires. C'est une caractéristique que TECHNOMET-CONTROL partage avec les modèles TECHNOMET et TECHNOMET 19" qui l'ont précédé.

Et le fait que TECHNOMET-CONTROL partage un langage de conception commun avec ces deux autres modèles offre d'autres avantages esthétiques. Il garantit que vos produits muraux et montés sur poteau s'adapteront à vos appareils électroniques de bureau, portables et en rack 19".

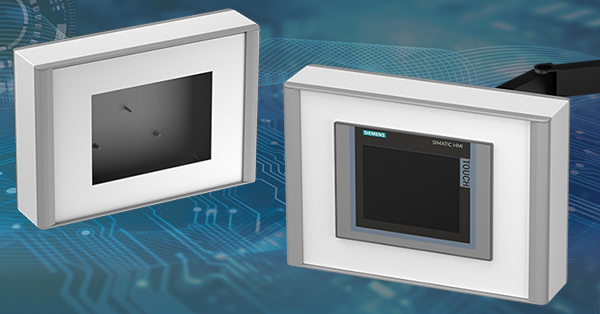

TECHNOMET-CONTRÔLE POUR L'INSTALLATION D'ÉCRANS TACTILES

Nous avons conçu TECHNOMET-CONTROL pour le montage d'écrans et d'afficheurs tactiles, spécifiquement pour accueillir et protéger les unités Siemens TP (tailles KTP400 à TP1200). Il peut également accueillir des écrans d’autres grands fabricants, notamment Beckhoff, B&R et autres.

Les boitiers peuvent être fournis dans des tailles personnalisées pour accueillir vos écrans tactiles et équipements de contrôle spécifiques. Notre équipe commerciale se fera un plaisir de vous accompagner dans l’intégration de vos afficheurs, écrans tactiles et commandes.

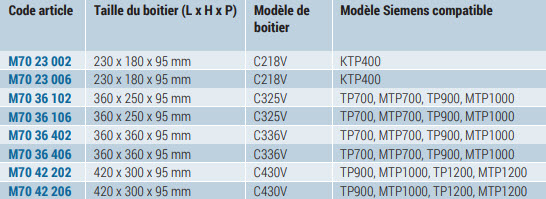

TECHNOMET-CONTROL – COMPATIBILITÉ DES ÉCRANS SIEMENS TP

Nous pouvons fournir les faces avant TECHNOMET-CONTROL pré-perforées avec les ouvertures requises pour les écrans Siemens comme indiqué ci-dessus, ou les écrans de tout autre fabricant que vous spécifiez. Si nécessaire, nous pouvons ajuster les dimensions extérieures du boîtier en fonction de vos écrans, écrans tactiles, commandes et assemblages électroniques spécifiés.

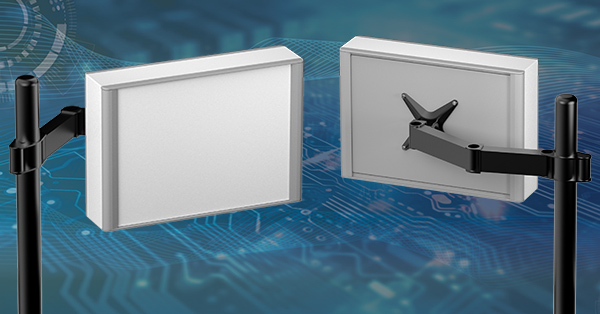

MONTAGE VESA STANDARD

Tous les coffrets TECHNOMET-CONTROL sont fournis avec un point de montage VESA MIS-D 100 x 100 mm dans le panneau arrière pour le montage de bras de suspension, supports muraux et supports de poste de travail VESA standard. Il s'agit d'une solution très économique pour monter l'équipement sur des machines, des murs et dans de nombreux autres endroits, comme un terminal de point de vente. Les inserts de fixation VESA M4 sont fermés en bas pour empêcher les vis de fixation VESA de pénétrer à l'intérieur du boîtier. Les trous de montage VESA sont également utilisés lors du montage d'autres accessoires de montage (support sur poteau et kit de montage mural).

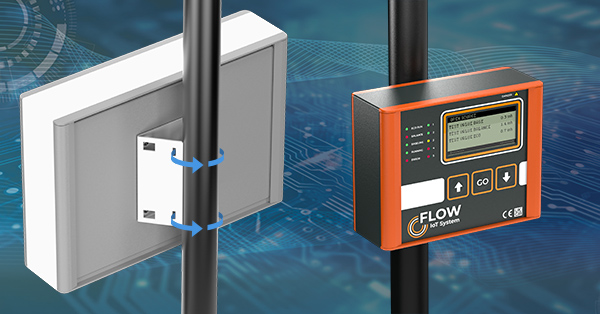

SUPPORT DE MONTAGE SUR PÔLE

Ce support de montage est conçu pour fixer facilement le boîtier sur un poteau ou un mât – idéal pour les applications d'automatisation industrielle où l'équipement peut être situé à côté d'une machine ou d'une ligne de production. Le support s'assemble aux trous de montage VESA sur le panneau arrière du boîtier et est conçu pour être fixé à un poteau/mât de ⌀50 mm ou plus (les sangles de montage ne sont pas incluses dans le kit).

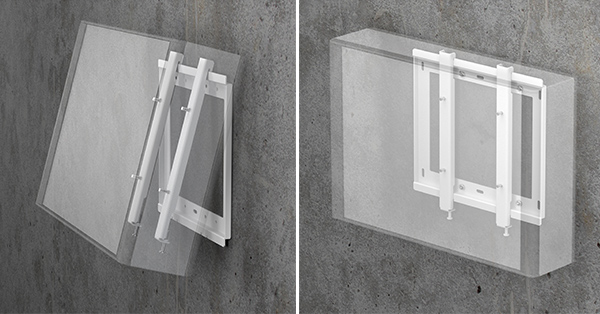

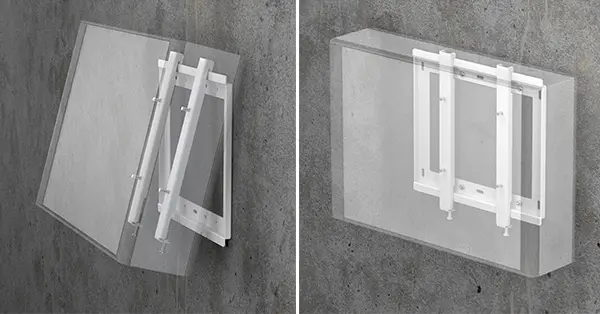

KIT DE MONTAGE MURAL

Les kits de fixation murale sont conçus pour fixer le TECHNOMET-CONTROL directement sur un mur, une machine ou une cloison. Ils sont idéaux pour les applications telles que l'électronique des services du bâtiment où l'équipement est fixé au mur sans vis de fixation visibles. Deux kits sont proposés pour s'adapter aux différentes tailles de boitiers. Chacun se compose de trois parties : une plaque murale et deux supports de boîtier. La plaque murale comprend plusieurs trous de fixation pour un emplacement de niveau sur n'importe quelle surface. Les supports du boitier se situent sur la plaque murale et comprennent des vis de verrouillage cachées sous les boitiers.

QUEL BOITIER TECHNOMET-CONTROL POUR MON ÉLECTRONIQUE ?

Au lancement, nous avons rendu TECHNOMET-CONTROL disponible en quatre tailles de plan : 230 x 180 mm, 360 x 250 mm, 360 x 360 mm et 420 x 300 mm. Les quatre tailles ont une profondeur de 95 mm, ce qui confère aux boîtiers un aspect mince tout en offrant suffisamment d'espace pour les composants.

Il existe deux options de couleurs standard : soit le gris signalisation A (RAL 7042), soit une combinaison de blanc signalisation (RAL 9016) et de gris signalisation A. Les deux sont beaux, mais ce dernier est particulièrement attrayant, étant principalement blanc avec des cadres avant et arrière gris. .

Nous prévoyons une forte demande pour ces couleurs standard, si l'on en croit nos autres boitiers disponibles dans le commerce, mais des couleurs personnalisées sont également facilement disponibles. Nous avons un grand choix de couleurs en stock.

Dès le départ, le montage simple de l'électronique a été prévu dans la conception. Des piliers de fixation M3 sont prévus à l'intérieur du panneau arrière pour le montage de circuits imprimés, d'assemblages électroniques ou du kit de plaque de montage d'accessoires. De plus, des rails de guidage et des trous M3 dans les profilés d'assemblage sont fournis pour le montage de plaques internes spécifiques au client. Cela vous offre un large choix d'options pour le montage de vos appareils électroniques.

Et chaque panneau de boitier est équipé en standard d'un goujon de terre fileté M4, ce qui vous évite d'avoir à le spécifier en tant que fonctionnalité personnalisée. Ces goujons aident également à retenir le panneau avant lorsqu'il est ouvert pour l'installation ou l'entretien ; ceci est particulièrement utile si l'équipement est monté en hauteur. Le panneau de base situé en dessous offre quant à lui suffisamment d'espace pour l'entrée des câbles. Ce panneau est amovible pour faciliter l'inspection et l'entretien.

Vidéo de présentation de TECHNOMET-CONTROL

Voir la gamme TECHNOMET-CONTROL >>

SPÉCIFIER LES BOITIERS DE CONTRÔLE TECHNOMET PERSONNALISÉS

Les couleurs non standards ne sont qu'une façon de personnaliser vos nouveaux coffrets. METCASE propose également de nombreuses autres options. Et tout le travail est effectué en interne pour garantir la qualité et la responsabilité, et pour vous faire économiser du temps et de l'argent. Les services comprennent :

• Tailles personnalisées – tous les boitiers METCASE sont disponibles dans une certaine mesure dans des tailles personnalisées. TECHNOMET-CONTROL est l'un des huit modèles pouvant être spécifiés dans des tailles personnalisées dans les trois dimensions : hauteur, largeur et profondeur/longueur.
• Panneaux avant personnalisés – fabriqués en aluminium ou en acier, pré-percés d'ouvertures, percés et taraudés, entièrement finis avec revêtement en poudre, peinture humide, anodisation ou finition, et imprimés ou gravés.
• Usinage CNC – poinçonnage, formage, fraisage, perçage, taraudage et fraisage.
• Fixations et inserts – un large choix d'inserts et de goujons filetés. Les options incluent des écrous à sertir, des goujons, des entretoises aveugles, des entretoises traversantes, des entretoises à clipser pour PCB, des écrous de panneau à 90° et des supports d'attaches de câble.
• Impression numérique de qualité photo de légendes, logos et graphiques jusqu'à 1800 x 1800 dpi avec des zones d'impression jusqu'à 600 x 420 mm (A2).

Voir les services de personnalisation >>

OBTENEZ DES CONSEILS D'EXPERTS SUR LES BOÎTIERS À MONTAGE VESA

Besoin de plus d’informations sur le nouveau TECHNOMET-CONTROL ou sur l’un de nos autres boîtiers ? Contactez METCASE pour obtenir des conseils techniques d'experts sur la spécification des meilleurs boîtiers standard, personnalisés ou entièrement sur mesure pour votre prochain projet.
