M4919125 VERSAMET 19
Scroll

M4919125

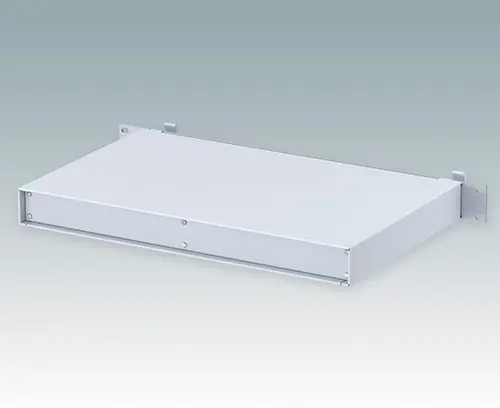

VERSAMET 19" 1Ux265mm

Des boitiers 19" rack modernes et polyvalents avec plaque avant anodisé et poignées de confort intégrés. Corps de boitiers en aluminium plié avec toutes les fixations cachées au-dessous. Plaque inférieure et arrière amovible pour l'accès facile.

Fourniture

Partie supérieure, plaque inférieure, plaque avant 19”, plaque arrière, poignées, M3 x 8 mm (x4), M3 x 8 mm (x6), Écrou et rondelle de joint M4 (x4). Fourni entièrement assemble.

Plan 2D PDF
Vue 3D PDF
Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier
Générer ma fiche technique PDF

Générer votre fiche technique PDF pour M4919125

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Fermer
  • Composants/Accessoires

Accessoires

M5600001 Jeu pour montage des circuits imprimés

M5600001

Jeu pour montage des circuits imprimés Kit de dix inserts M3 en plastique pour montage de circuits imprimés à placer n'importe où dans le boitier. Hauteur des inserts 10 mm. Pour trous de Ø3,2 mm dans la plaque inférieure. Fourni avec vis de fixation M3.

Si des vis de fixation du circuit imprimé ou de la plaque de montage sont nécessaires, veuillez consulter notre kit de vis M5600010.

Fourniture 10 plots moulés M3x10 mm, 10 vis de fixation à tête fraisée M3 x 6 mm.

Fermer

M5600001

Jeu pour montage des circuits imprimés
Produit ajouté à votre panier
PA 6
Noir RAL 9005
M5600010 Vis de fixation du circuit imprimé, M3

M5600010

Vis de fixation du circuit imprimé, M3

Paquet de vis à tête cylindrique bombée à empreinte cruciforme de 100 M3 x 6 mm. Utilisé pour le montage de circuits imprimés et de plaques de montage sur les supports filetés de nos boitiers standard: TECHNOMET, MINIMET

Ces vis peuvent également être utilisées en combinaison avec le kit de montage pour circuit imprimé M5600001, afin de fixer les circuits imprimés sur les montants de montage en plastique. Les points de fixation sont fournis dans les boitiers suivants pour ce kit: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Ces vis peuvent également être utilisées pour remplacer les vis d'assemblage de boîtier fendues standard fournies avec nos boitiers UNICASE, si vous préférez des vis à tête cylindrique.

De plus, ce paquet de vis peut être utile si votre boîtier a été personnalisé avec des inserts filetés et des piliers M3.

Fourniture 100 vis M3x6mm.

Fermer

M5600010

Vis de fixation du circuit imprimé, M3
Produit ajouté à votre panier
Acier
Zingué
6mm
M5600015 Pieds du boitier, kit 1

M5600015

Pieds du boitier, kit 1 Pieds de boitiers universels utilisables pour boitiers en matière plastique ou en métal à l'épaisseur maximale de paroi de 4 mm.

Version Sans pied basculable.

Fourniture Éléments de base (x4), capuchon en TPE antidérapant (x4) et vis autotaraudeuses (x4).

Fermer

M5600015

Pieds du boitier, kit 1
Produit ajouté à votre panier
ABS (UL 94 HB)
Gris clair RAL 7035
34x17x16mm
M5600045 Pieds du boitier, kit 2

M5600045

Pieds du boitier, kit 2 Pieds de boitiers universels utilisables pour boitiers en matière plastique ou en métal à l'épaisseur maximale de paroi de 4 mm.

Pieds basculable:
F Max. 200 N (TÜV SÜD examiné: ASTM D642-00 - essai de compression)
3.69 kg de charge (TÜV SÜD examiné: DEF STAN 00-35 Pt 4 Iss. 3 - renverser essai)

Version Avec pied basculable.

Fourniture Éléments de base (x4), capuchon en TPE antidérapant (x4), pieds basculable (x2) et vis autotaraudeuses (x4).

Fermer

M5600045

Pieds du boitier, kit 2
Produit ajouté à votre panier
ABS (UL 94 HB)
Gris clair RAL 7035
34x17x16mm
M6000035 Kit de montage pour châssis 19"

M6000035

Kit de montage pour châssis 19" Kit de montage pour le montage d'un boitier 19" ou plaque avant 19" dans un rack.

Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm (x4) et rondelle de plastique gris clair (x4).

Fermer

M6000035

Kit de montage pour châssis 19"
Produit ajouté à votre panier
Gris clair RAL 7035
  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Aluminium
Couleur
Gris clair RAL 7035
Standards
IEC 60297-3
conforme REACH
conforme RoHS
DIN 41494
Hauteur
44 mm
Largeur
483 mm
Profondeur
265 mm
Unités de hauteur
1 U
Long. circuit imprimé,
partie inférieure
245 mm
Larg. circuit imprimé,
partie inférieure
365 mm

Fichier de catalogue

Plans

Modèles 3D

Vue 3D PDF (Ouvrir dans Acrobat Reader)

Poids/1 pc
1,5 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
Royaume-Uni
