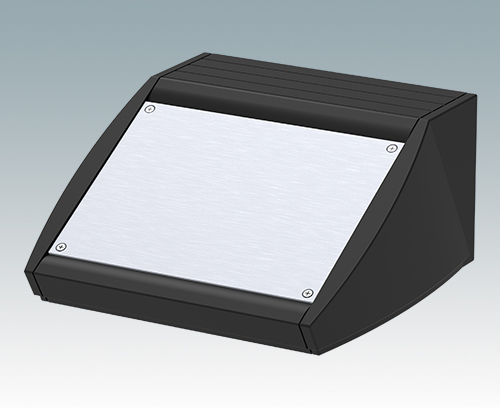

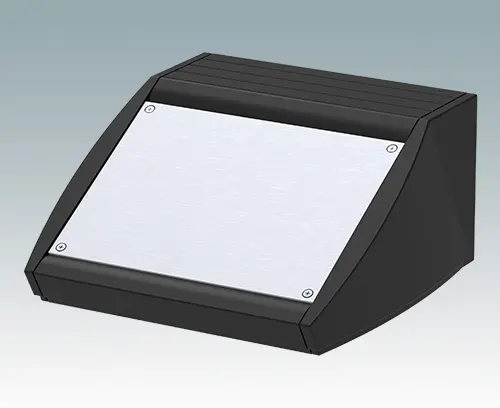

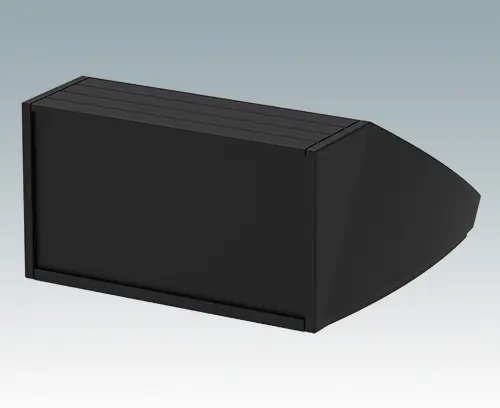

M5320119 UNIDESK M200

M5320119

UNIDESK M200

Boitier pupitre avec partie pour éléments de commande ergonomique pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Plaque avant en accessoire.

Version

Sans joints

Fourniture

Boitier en aluminium, plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)

  • Composants/Accessoires

Accessoires

M5301502 Plaque avant M200

M5301502

Plaque avant M200 Plaque avant pour UNIDESK M200.

Fourniture Plaque avant (Vis fournie avec le boitier).

Fermer

M5301502

Plaque avant M200
Produit ajouté à votre panier
Aluminium
Anodisé mat
170x2x123mm
M5302212 Jeu de support mural M200

M5302212

Jeu de support mural M200 Jeu de support mural pour UNIDESK M200.

Fourniture Profilé en aluminium (x2)

Fermer

M5302212

Jeu de support mural M200
Produit ajouté à votre panier
Aluminium
Anodisé mat
M5600001 Jeu pour montage des circuits imprimés

M5600001

Jeu pour montage des circuits imprimés Kit de dix inserts M3 en plastique pour montage de circuits imprimés à placer n'importe où dans le boitier. Hauteur des inserts 10 mm. Pour trous de Ø3,2 mm dans la plaque inférieure. Fourni avec vis de fixation M3.

Si des vis de fixation du circuit imprimé ou de la plaque de montage sont nécessaires, veuillez consulter notre kit de vis M5600010.

Fourniture 10 plots moulés M3x10 mm, 10 vis de fixation à tête fraisée M3 x 6 mm.

Fermer

M5600001

Jeu pour montage des circuits imprimés
Produit ajouté à votre panier
PA 6
Noir RAL 9005
M5600010 Vis de fixation du circuit imprimé, M3

M5600010

Vis de fixation du circuit imprimé, M3

Paquet de vis à tête cylindrique bombée à empreinte cruciforme de 100 M3 x 6 mm. Utilisé pour le montage de circuits imprimés et de plaques de montage sur les supports filetés de nos boitiers standard: TECHNOMET, MINIMET

Ces vis peuvent également être utilisées en combinaison avec le kit de montage pour circuit imprimé M5600001, afin de fixer les circuits imprimés sur les montants de montage en plastique. Les points de fixation sont fournis dans les boitiers suivants pour ce kit: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Ces vis peuvent également être utilisées pour remplacer les vis d'assemblage de boîtier fendues standard fournies avec nos boitiers UNICASE, si vous préférez des vis à tête cylindrique.

De plus, ce paquet de vis peut être utile si votre boîtier a été personnalisé avec des inserts filetés et des piliers M3.

Fourniture 100 vis M3x6mm.

Fermer

M5600010

Vis de fixation du circuit imprimé, M3
Produit ajouté à votre panier
Acier
Zingué
6mm
  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Couleur
Noir RAL 9005
Standards
conforme REACH
conforme RoHS
Largeur
200 mm
Profondeur
200 mm
Hauteur
102 mm
Long. circuit imprimé,
partie inférieure
147 mm
Larg. circuit imprimé,
partie inférieure
145 mm

Fichier de catalogue

Instruction de montage (groupe)

Plans

Modèles 3D

Vue 3D PDF (Ouvrir dans Acrobat Reader)

Poids/1 pc
1,5 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
Royaume-Uni
