M6427325 Technomet R215
Scroll

M6427325

Technomet R215

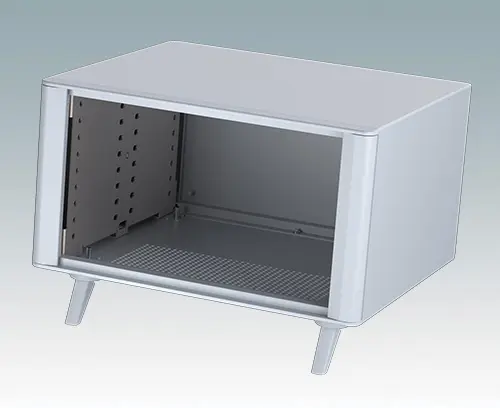

Boitiers pupitres modernes de ligne agréable pour électronique de table ou portable. Cadres frontaux et arrière élégants sur le corps de boitier en aluminium. Des cache-vis encliquetables à l'avant et l'arrière masquent les vis de fixation du boitier et celles de la plaque avant, et confèrent ainsi à l'ensemble une apparence très professionnelle. La base du châssis interne pré-assemblé comprend quatre pieds de montage M3 pour carte de circuits imprimés. Le châssis interne peut aussi être équipé de 9 cartes de circuits imprimés grâce au guide-carte auxiliaire M6490010 (commander 4 guides par carte).

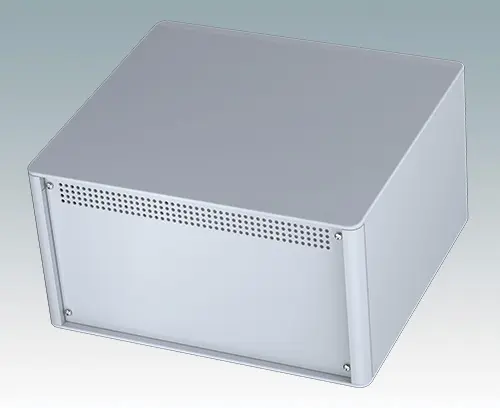

Le boitier comprend une plaque arrière, et quatre pieds dont deux basculables. La base et la plaque arrière sont dotées de fentes d'aération. Les plaques avant se commandent séparément.

Version

Sans poignée étrier

Fourniture

Cadre frontal (x2), partie supérieure, base/chassis, plaque arrière, cache-vis face avant (x2), cache-vis face arrière (x2), clip du Cache-vis (x8), pieds du boitier (x4), pieds basculable (x2), M3 x 6 mm (x2), M3 x 8 mm (x8), M4 x 16 mm (x8). Fourni entièrement assemble.

Plan 2D PDF
Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier
Générer ma fiche technique PDF

Générer votre fiche technique PDF pour M6427325

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Fermer
  • Composants/Accessoires

Accessoires

M5600010 Vis de fixation du circuit imprimé, M3

M5600010

Vis de fixation du circuit imprimé, M3

Paquet de vis à tête cylindrique bombée à empreinte cruciforme de 100 M3 x 6 mm. Utilisé pour le montage de circuits imprimés et de plaques de montage sur les supports filetés de nos boitiers standard: TECHNOMET, MINIMET

Ces vis peuvent également être utilisées en combinaison avec le kit de montage pour circuit imprimé M5600001, afin de fixer les circuits imprimés sur les montants de montage en plastique. Les points de fixation sont fournis dans les boitiers suivants pour ce kit: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Ces vis peuvent également être utilisées pour remplacer les vis d'assemblage de boîtier fendues standard fournies avec nos boitiers UNICASE, si vous préférez des vis à tête cylindrique.

De plus, ce paquet de vis peut être utile si votre boîtier a été personnalisé avec des inserts filetés et des piliers M3.

Fourniture 100 vis M3x6mm.

Fermer

M5600010

Vis de fixation du circuit imprimé, M3
Produit ajouté à votre panier
Acier
Zingué
6mm
M6400704 Plaque avant 215

M6400704

Plaque avant 215 Kit de plaque avant pour boitiers Technomet R215S et R215H.

Fourniture Plaque avant (fixations fournies avec les boitiers).

Fermer

M6400704

Plaque avant 215
Produit ajouté à votre panier
Aluminium
Anodisé mat
247x2x140,8mm
M6490010 Guide-carte, 102 mm

M6490010

Guide-carte, 102 mm Guide pour cartes à circuits imprimés d’épaisseur de 0,5 mm à 2,0 mm. Voir le plan pour les détails des perçages. Convient pour Technomet R210, R210H, R212, R212H, SL212, R215S, R215H, R310, R310H, R312, R312H, R315S, R315H et SL315S. Pour les boitiers Technomet, voir préconisations de commande ci-dessous:

Version Technomet Nbre de guides par PCB Position PCB dans le boitier
R210/R210H 4 5
R212/R212H 4 7
R215S/R215H 4 9
R310/R310H 4 5
R312/R312H 4 7
R315S/R315H 4 9

Fourniture 1 guide-carte

Fermer

M6490010

Guide-carte, 102 mm
Produit ajouté à votre panier
PA 6/6 (UL 94 V-0)
Fini naturel
101,6x7,5x3,5mm
  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Aluminium
Couleur
Gris clair RAL 7035
Standards
conforme REACH
conforme RoHS
Largeur
275 mm
Profondeur
250 mm
Hauteur
150 mm
Long. circuit imprimé,
partie inférieure
232 mm
Larg. circuit imprimé,
partie inférieure
229 mm

Fichier de catalogue

Plans

Modèles 3D

Poids/1 pc
1,5 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
Royaume-Uni
