M6422135 Technomet R110H
Scroll

M6422135

Technomet R110H

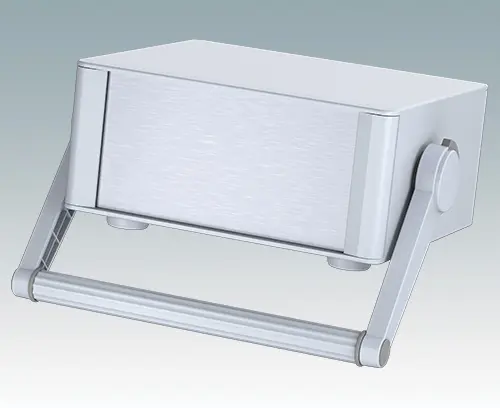

Boitier pour instruments modernes de ligne agréable avec anse/poignée étrier pour électronique de table et portable. Cadres frontaux et arrière élégants sur le corps de boitier en aluminium. Des cache-vis encliquetables à l'avant et l'arrière masquent les vis de fixation du boitier et celles de la plaque avant, et confèrent ainsi à l'ensemble une apparence très professionnelle. La poignée est orientable par crans de 30°. La base du châssis interne pré-assemblé comprend quatre pieds de montage M3 pour carte de circuits imprimés. Le châssis interne peut aussi être équipé de 5 cartes de circuits imprimés grâce au guide-carte auxiliaire M6490020 (commander 2 guides par carte).

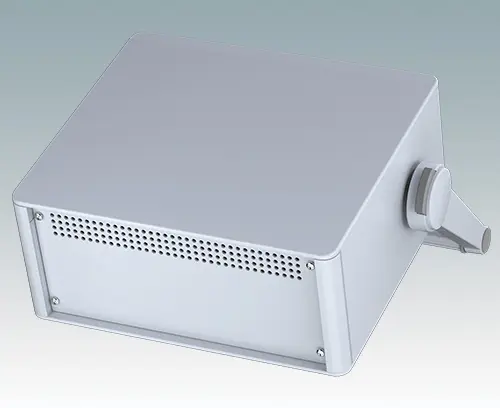

Le boitier comprend une plaque arrière et quatre pieds dont deux basculables. La base et la plaque arrière sont dotées de fentes d'aération. Les plaques avant se commandent séparément.

Version

Avec poignée étrier

Fourniture

Cadre frontal (x2), partie supérieure, base/chassis, plaque arrière, cache-vis face avant (x2), cache-vis face arrière (x2), clip du Cache-vis (x8), poignée étrier, M3 x 6 mm (x2), M3 x 8 mm (x8), M4 x 16 mm (x8). Fourni entièrement assemble.

Plan 2D PDF
Vue 3D PDF
Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier
Générer ma fiche technique PDF

Générer votre fiche technique PDF pour M6422135

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Fermer
  • Composants/Accessoires

Accessoires

M5600010 Vis de fixation du circuit imprimé, M3

M5600010

Vis de fixation du circuit imprimé, M3

Paquet de vis à tête cylindrique bombée à empreinte cruciforme de 100 M3 x 6 mm. Utilisé pour le montage de circuits imprimés et de plaques de montage sur les supports filetés de nos boitiers standard: TECHNOMET, MINIMET

Ces vis peuvent également être utilisées en combinaison avec le kit de montage pour circuit imprimé M5600001, afin de fixer les circuits imprimés sur les montants de montage en plastique. Les points de fixation sont fournis dans les boitiers suivants pour ce kit: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Ces vis peuvent également être utilisées pour remplacer les vis d'assemblage de boîtier fendues standard fournies avec nos boitiers UNICASE, si vous préférez des vis à tête cylindrique.

De plus, ce paquet de vis peut être utile si votre boîtier a été personnalisé avec des inserts filetés et des piliers M3.

Fourniture 100 vis M3x6mm.

Fermer

M5600010

Vis de fixation du circuit imprimé, M3
Produit ajouté à votre panier
Acier
Zingué
6mm
M6400701 Plaque avant 110

M6400701

Plaque avant 110 Kit de plaque avant pour boitiers Technomet R110, SL110 et R110H.

Fourniture Plaque avant (fixations fournies avec les boitiers).

Fermer

M6400701

Plaque avant 110
Produit ajouté à votre panier
Aluminium
Anodisé mat
197x2x90,8mm
M6490020 Guide-carte, 140 mm

M6490020

Guide-carte, 140 mm Guide pour cartes à circuits imprimés d’épaisseur de 0,5 mm à 2,0 mm. Voir le plan pour les détails des perçages. Convient pour Technomet R107, R107H, R110, SL110 et R110H. Pour les boitiers Technomet, voir préconisations de commande ci-dessous:

Version Technomet Nbre de guides par PCB Position PCB dans le boitier
R107/R107H 2 3
R110/R110H 2 5
SL110 2 5

Fourniture 1 guide-carte

Fermer

M6490020

Guide-carte, 140 mm
Produit ajouté à votre panier
PA 6/6 (UL 94 V-0)
Fini naturel
139,7x7,5x3,5mm
  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Aluminium
Couleur
Gris clair RAL 7035
Standards
conforme REACH
conforme RoHS
Largeur
225 mm
Profondeur
200 mm
Hauteur
100 mm
Long. circuit imprimé,
partie inférieure
182 mm
Larg. circuit imprimé,
partie inférieure
179 mm

Fichier de catalogue

Instruction de montage (partie)

Plans

Modèles 3D

Vue 3D PDF (Ouvrir dans Acrobat Reader)

Poids/1 pc
1,5 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
Royaume-Uni
