A9300014 Partie latérale
Scroll

A9300014

Partie latérale

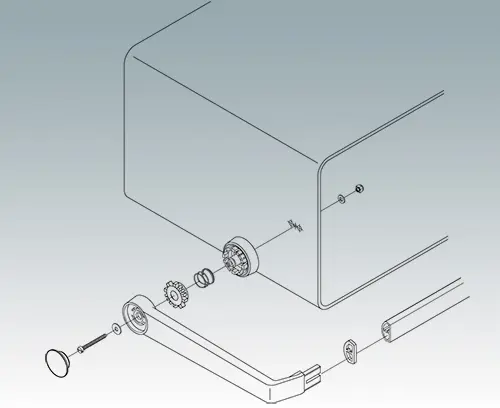

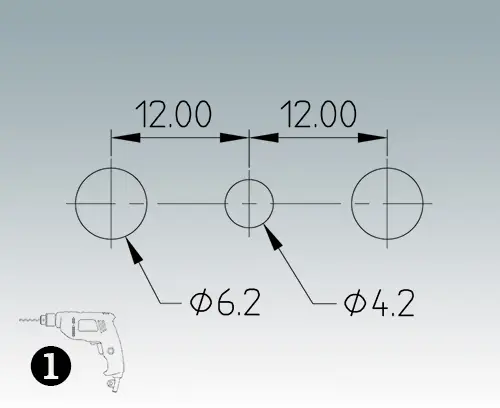

Poignée étrier pour porter et ajuster l'appareil. Cliquet à bouton-poussoir robuste avec indexation à 30°. Le boîtier doit être usiné avec trois trous de chaque côté afin de pouvoir accueillir le kit de bras latéraux (voir détails de perçage). Un profil de poignée en aluminium séparé s'insère entre les deux bras latéraux et est fourni coupé à la longueur requise (26 mm plus court que la largeur du boîtier). Les profils de poignée sont disponibles dans une gamme de couleurs assorties. Pour améliorer la stabilité, nous recommandons de coller les profilés en aluminium avec les parties latérales.

Fourniture

2 parties latérales (RAL 9002), 2 bouton-poussoir (RAL 7032), 2 kit de vis de fixation

Plan 2D PDF
Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier
Générer ma fiche technique PDF

Générer votre fiche technique PDF pour A9300014

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Fermer
  • Composants/Accessoires

Composants du système pour compléter

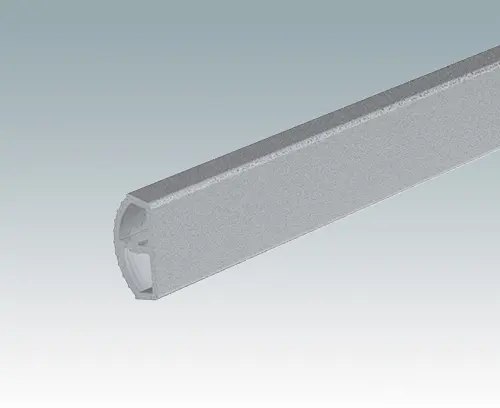

M50930-xxx Profilé de poignée, RAL 9006

M50930-xxx

Profilé de poignée, RAL 9006

Le profil de poignée en aluminium s'insère entre les deux bras latéraux et est fourni coupé à la longueur requise (26 mm plus court que la largeur du boitier).

Pour commander : remplacer xxx dans la référence par la longueur requise. Exemple : pour un boitier de 350 mm de large, la longueur du profilé sera de 324 mm (350-26). La référence sera donc M50930-324 avec la poignée peinte en RAL 9006. Si la dimension du boitier est de 350,5 mm, la référence sera M50930-324.5 avec la poignée peinte en RAL 9006.

Fourniture Profilé de poignée

Fermer

M50930-xxx

Profilé de poignée, RAL 9006
Produit ajouté à votre panier
Aluminium
Aluminium blanc RAL 9006
M50937-xxx Profilé de poignée, RAL 9002

M50937-xxx

Profilé de poignée, RAL 9002

Le profil de poignée en aluminium s'insère entre les deux bras latéraux et est fourni coupé à la longueur requise (26 mm plus court que la largeur du boitier).

Pour commander : remplacer xxx dans la référence par la longueur requise. Exemple : pour un boitier de 350 mm de large, la longueur du profilé sera de 324 mm (350-26). La référence sera donc M50937-324 avec la poignée peinte en RAL 9002. Si la dimension du boitier est de 350,5 mm, la référence sera M50937-324.5 avec la poignée peinte en RAL 9002.

Fourniture Profilé de poignée

Fermer

M50937-xxx

Profilé de poignée, RAL 9002
Produit ajouté à votre panier
Aluminium
Gris blanc RAL 9002
  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Zinc
Couleur
Gris blanc RAL 9002,
gris silex RAL 7032
Standards
conforme REACH
conforme RoHS

Fichier de catalogue

Plans

Modèles 3D

Poids/1 pc
0,68 kg
No. de tarif marchandise
(produit METCASE)
79070000
Pays d'origine
Royaume-Uni
