M6019001 Plaque avant 3Ux19
Scroll

M6019001

Plaque avant 3Ux19"

Anodisé plaque avant en aluminium selon rack 19 " norme DIN 41494 et IEC 297-1

Fourniture

Plaque avant

Plan 2D PDF
Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier
Générer ma fiche technique PDF

Générer votre fiche technique PDF pour M6019001

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Fermer
  • À utiliser pour
M6019305 INSTRUMET 19" 3Ux350mm

M6019305

INSTRUMET 19" 3Ux350mm Boitiers 19" pour instruments. Conçus pour installer des tiroirs 3U, des châssis et panneaux avant. Conforme aux normes DIN 41494 et IEC 297-1. Design attractif avec cadres avant et arrière moulés sous pression et corps manufacturé. Léger et cependant robuste en aluminium.

Version Avec poignées latérales

Fourniture Cadre avant/arrière (x2), partie supérieure, plaque inférieure, plaque arrière, Support de châssis (x2), Poignée latérale en ABS (x2), pieds du boîtier (x4), pieds basculable (x2), M4 x 10 mm (x8), M4 x 12 mm (x4), M3 x 8 mm (x10). Fourni entièrement assemble.

Fermer

M6019305

INSTRUMET 19" 3Ux350mm
Produit ajouté à votre panier
Aluminium
Gris clair/gris fenêtre RAL 7035/7040
157x516x350mm
M6019315 INSTRUMET 19" 3Ux350mm

M6019315

INSTRUMET 19" 3Ux350mm Boitiers 19" pour instruments. Conçus pour installer des tiroirs 3U, des châssis et panneaux avant. Conforme aux normes DIN 41494 et IEC 297-1. Design attractif avec cadres avant et arrière moulés sous pression et corps manufacturé. Léger et cependant robuste en aluminium.

Version Avec poignée étrier

Fourniture Cadre avant/arrière (x2), partie supérieure, plaque inférieure, plaque arrière, Support de châssis (x2), poignée étrier, pieds du boîtier (x4), pieds basculable (x2), M4 x 10 mm (x8), M4 x 12 mm (x4), M3 x 8 mm (x10). Fourni entièrement assemble.

Fermer

M6019315

INSTRUMET 19" 3Ux350mm
Produit ajouté à votre panier
Aluminium
Gris clair/gris fenêtre RAL 7035/7040
157x516x350mm
M6019325 INSTRUMET 19" 3Ux450mm

M6019325

INSTRUMET 19" 3Ux450mm Boitiers 19" pour instruments. Conçus pour installer des tiroirs 3U, des châssis et panneaux avant. Conforme aux normes DIN 41494 et IEC 297-1. Design attractif avec cadres avant et arrière moulés sous pression et corps manufacturé. Léger et cependant robuste en aluminium.

Version Avec poignées latérales

Fourniture Cadre avant/arrière (x2), partie supérieure, plaque inférieure, plaque arrière, Support de châssis (x2), Poignée latérale en ABS (x2), pieds du boîtier (x4), pieds basculable (x2), M4 x 10 mm (x8), M4 x 12 mm (x4), M3 x 8 mm (x10). Fourni entièrement assemble.

Fermer

M6019325

INSTRUMET 19" 3Ux450mm
Produit ajouté à votre panier
Aluminium
Gris clair/gris fenêtre RAL 7035/7040
157x516x450mm
M6019335 INSTRUMET 19" 3Ux450mm

M6019335

INSTRUMET 19" 3Ux450mm Boitiers 19" pour instruments. Conçus pour installer des tiroirs 3U, des châssis et panneaux avant. Conforme aux normes DIN 41494 et IEC 297-1. Design attractif avec cadres avant et arrière moulés sous pression et corps manufacturé. Léger et cependant robuste en aluminium.

Version Avec poignée étrier

Fourniture Cadre avant/arrière (x2), partie supérieure, plaque inférieure, plaque arrière, Support de châssis (x2), poignée étrier, pieds du boîtier (x4), pieds basculable (x2), M4 x 10 mm (x8), M4 x 12 mm (x4), M3 x 8 mm (x10). Fourni entièrement assemble.

Fermer

M6019335

INSTRUMET 19" 3Ux450mm
Produit ajouté à votre panier
Aluminium
Gris clair/gris fenêtre RAL 7035/7040
157x516x450mm

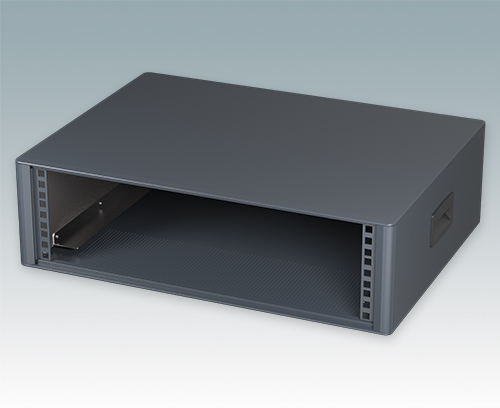

M6619344 TECHNOMET 19" 3Ux400mm

M6619344

TECHNOMET 19" 3Ux400mm Boitiers 19" modernes pour instruments. Conçus pour installer des tiroirs 3U (84HP), des châssis et panneaux avant. Conforme aux normes DIN 41494 et IEC 297-1. Cadres frontaux et arrière élégants sur le corps de boitier en aluminium. Des cache-vis encliquetables à l'avant et l'arrière masquent les vis de fixation du boitier, et confèrent ainsi à l'ensemble une apparence très professionnelle. Toutes les plaques de boîtier sont munies de piliers filetés M4 pour les connexions de mise à la terre.

Le boitier comprend une plaque arrière, deux poignées latérales en ABS et quatre pieds ronds en plastique avec caoutchouc antiglisse. La base et la plaque arrière sont dotées de fentes d'aération. Barrettes de support de sub-rack/châssis.

Version RC193 avec poignées latérales

Fourniture Cadre frontal (x2), partie supérieure, base/chassis, plaque arrière, cache-vis face avant (x2), cache-vis face arrière (x2), clip du Cache-vis (x8), poignée latérale en ABS (x2), pieds du boitier (x4), caoutchouc antiglisse (x4), M3 x 6 mm (x2), M3 x 8 mm (x12), M4 x 16 mm (x8), M4 x 12 mm (x6), Écrou cage acier M6 (x4), M6 x 16 mm (x4) et rondelle de plastique noir (x4). Fourni entièrement assemble.

Fermer

M6619344

TECHNOMET 19" 3Ux400mm
Produit ajouté à votre panier
Aluminium
Anthracite RAL 7016
155,6x539x400mm

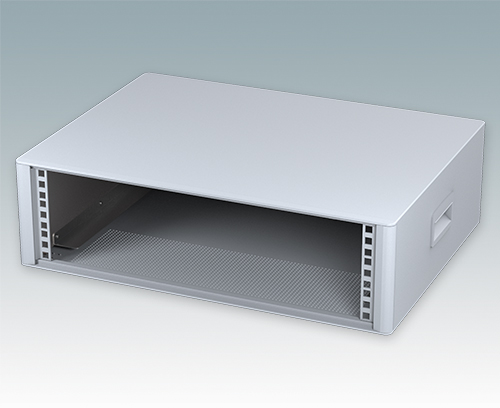

M6619345 TECHNOMET 19'' 3Ux400mm

M6619345

TECHNOMET 19'' 3Ux400mm Boitiers 19" modernes pour instruments. Conçus pour installer des tiroirs 3U (84HP), des châssis et panneaux avant. Conforme aux normes DIN 41494 et IEC 297-1. Cadres frontaux et arrière élégants sur le corps de boitier en aluminium. Des cache-vis encliquetables à l'avant et l'arrière masquent les vis de fixation du boitier, et confèrent ainsi à l'ensemble une apparence très professionnelle. Toutes les plaques de boîtier sont munies de piliers filetés M4 pour les connexions de mise à la terre.

Le boitier comprend une plaque arrière, deux poignées latérales en ABS et quatre pieds ronds en plastique avec caoutchouc antiglisse. La base et la plaque arrière sont dotées de fentes d'aération. Barrettes de support de sub-rack/châssis.

Version RC193 avec poignées latérales

Fourniture Cadre frontal (x2), partie supérieure, base/chassis, plaque arrière, cache-vis face avant (x2), cache-vis face arrière (x2), clip du Cache-vis (x8), poignée latérale en ABS (x2), pieds du boitier (x4), caoutchouc antiglisse (x4), M3 x 6 mm (x2), M3 x 8 mm (x12), M4 x 16 mm (x8), M4 x 12 mm (x6), Écrou cage acier M6 (x4), M6 x 16 mm (x4) et rondelle de plastique gris clair (x4). Fourni entièrement assemble.

Fermer

M6619345

TECHNOMET 19'' 3Ux400mm
Produit ajouté à votre panier
Aluminium
Gris clair RAL 7035
155,6x539x400mm
  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Aluminium
Couleur
Anodisé mat
Standards
IEC 60297-3
conforme REACH
conforme RoHS
DIN 41494
Largeur
482,6 mm
Hauteur
3 mm
Profondeur
132,5 mm
Unités de hauteur
3 U

Fichier de catalogue

Plans

Modèles 3D

Poids/1 pc
0,5 kg
No. de tarif marchandise
(produit METCASE)
76061293
Pays d'origine
Royaume-Uni
