M5117125 MINIMET 6
Scroll

M5117125

MINIMET 6

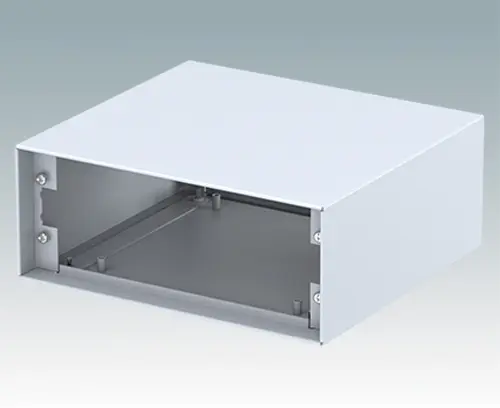

Boitier d’instrument modern pour les applications de table et portables. Les panneaux supérieures et inférieures en aluminium plié sont assemblés au moyen de vis de fixation cachées en sousface. Les ouvertures des panneaux avant et arrière sont encastrées de 8 mm et 14 mm sur les faces opposées. Panneaux avant et arrière à commander séparément.

Fourniture

Couvercle supérieur, plaque inférieure, M3 x 6 mm (x4), M3 x 8 mm (x8) et pied du boitier (x4).

Plan 2D PDF
Vue 3D PDF
Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier
Générer ma fiche technique PDF

Générer votre fiche technique PDF pour M5117125

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Fermer
  • Composants/Accessoires

Accessoires

M5100560 Kit de plaque avant/arrière AN (taille 6 et 8)

M5100560

Kit de plaque avant/arrière AN (taille 6 et 8) Kit de plaque avant/arrière pour MINIMET 6 et 8 (aluminium anodise, mat).

Fourniture 1 plaque, 2 garnitures encliquetables en ABS, RAL 7040. Vis fournie avec le boitier.

Fermer

M5100560

Kit de plaque avant/arrière AN (taille 6 et 8)
Produit ajouté à votre panier
Aluminium
Anodisé mat
169,5x2x65,1mm
M5100565 Plaque avant/arrière PN (taille 6 et 8)

M5100565

Plaque avant/arrière PN (taille 6 et 8) Plaque Avant/Arrière pour MINIMET 6 et 8 (Aluminium, laqué en gris clair, RAL 7035).

Fourniture 1 plaque. Vis fournie avec le boitier.

Fermer

M5100565

Plaque avant/arrière PN (taille 6 et 8)
Produit ajouté à votre panier
Aluminium
Gris clair RAL 7035
169,5x1,5x65,1mm
M5600010 Vis de fixation du circuit imprimé, M3

M5600010

Vis de fixation du circuit imprimé, M3

Paquet de vis à tête cylindrique bombée à empreinte cruciforme de 100 M3 x 6 mm. Utilisé pour le montage de circuits imprimés et de plaques de montage sur les supports filetés de nos boitiers standard: TECHNOMET, MINIMET

Ces vis peuvent également être utilisées en combinaison avec le kit de montage pour circuit imprimé M5600001, afin de fixer les circuits imprimés sur les montants de montage en plastique. Les points de fixation sont fournis dans les boitiers suivants pour ce kit: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Ces vis peuvent également être utilisées pour remplacer les vis d'assemblage de boîtier fendues standard fournies avec nos boitiers UNICASE, si vous préférez des vis à tête cylindrique.

De plus, ce paquet de vis peut être utile si votre boîtier a été personnalisé avec des inserts filetés et des piliers M3.

Fourniture 100 vis M3x6mm.

Fermer

M5600010

Vis de fixation du circuit imprimé, M3
Produit ajouté à votre panier
Acier
Zingué
6mm
  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Aluminium
Couleur
Gris clair RAL 7035
Standards
conforme REACH
conforme RoHS
Largeur
174,5 mm
Profondeur
160 mm
Hauteur
70 mm
Long. circuit imprimé,
partie inférieure
136 mm
Larg. circuit imprimé,
partie inférieure
128 mm

Fichier de catalogue

Plans

Modèles 3D

Vue 3D PDF (Ouvrir dans Acrobat Reader)

Poids/1 pc
0,32 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
Royaume-Uni
