M6219479 COMBIMET 19
Scroll

M6219479

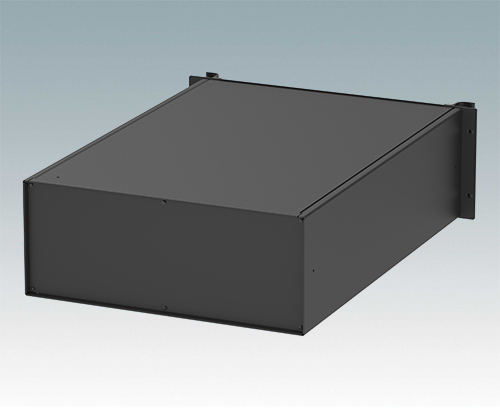

COMBIMET 19" 4Ux610mm

Boitiers polyvalents 19”, 24 pouces de profondeur, avec une plaque avant en aluminium peint en noir et 2 poignées ergonomiques en face avant. Le corps du boîtier est composé de deux panneaux latéraux avec une partie supérieure, inférieure et arrière amovible. La partie inférieure est pourvue de trous facilitant le montage de PCB ou de la plaque de montage (en accessoire). Les différentes parties sont munies de vis de mise à la terre M4 pour la sécurité électrique.

Version

Sans aération

Fourniture

Plaque avant 19”, plaque supérieure, plaque inférieure, partie latérale (x2), plaque arrière, poignée (x2), M4 x 16 mm (x4), M3 x 8 mm (x22), M3 x 8 mm (x6). Fourni entièrement assemble.

Plan 2D PDF
Vue 3D PDF
Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier
Générer ma fiche technique PDF

Générer votre fiche technique PDF pour M6219479

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Fermer
  • Composants/Accessoires

Accessoires

M5600001 Jeu pour montage des circuits imprimés

M5600001

Jeu pour montage des circuits imprimés Kit de dix inserts M3 en plastique pour montage de circuits imprimés à placer n'importe où dans le boitier. Hauteur des inserts 10 mm. Pour trous de Ø3,2 mm dans la plaque inférieure. Fourni avec vis de fixation M3.

Si des vis de fixation du circuit imprimé ou de la plaque de montage sont nécessaires, veuillez consulter notre kit de vis M5600010.

Fourniture 10 plots moulés M3x10 mm, 10 vis de fixation à tête fraisée M3 x 6 mm.

Fermer

M5600001

Jeu pour montage des circuits imprimés
Produit ajouté à votre panier
PA 6
Noir RAL 9005
M5600010 Vis de fixation du circuit imprimé, M3

M5600010

Vis de fixation du circuit imprimé, M3

Paquet de vis à tête cylindrique bombée à empreinte cruciforme de 100 M3 x 6 mm. Utilisé pour le montage de circuits imprimés et de plaques de montage sur les supports filetés de nos boitiers standard: TECHNOMET, MINIMET

Ces vis peuvent également être utilisées en combinaison avec le kit de montage pour circuit imprimé M5600001, afin de fixer les circuits imprimés sur les montants de montage en plastique. Les points de fixation sont fournis dans les boitiers suivants pour ce kit: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Ces vis peuvent également être utilisées pour remplacer les vis d'assemblage de boîtier fendues standard fournies avec nos boitiers UNICASE, si vous préférez des vis à tête cylindrique.

De plus, ce paquet de vis peut être utile si votre boîtier a été personnalisé avec des inserts filetés et des piliers M3.

Fourniture 100 vis M3x6mm.

Fermer

M5600010

Vis de fixation du circuit imprimé, M3
Produit ajouté à votre panier
Acier
Zingué
6mm
M5900016 Kit de montage pour châssis 19"

M5900016

Kit de montage pour châssis 19" Kit de montage pour le montage d'un boitier 19" ou plaque avant 19" dans un rack.

Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm (x4) et rondelle de plastique noir (x4).

Fermer

M5900016

Kit de montage pour châssis 19"
Produit ajouté à votre panier
Noir RAL 9005
M5900018 Kit de montage pour châssis 19"

M5900018

Kit de montage pour châssis 19" Kit de montage pour le montage d'un boitier 19" ou plaque avant 19" dans un rack. Vis noires et rondelles cuvettes noires.

Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm noir (x4) et rondelle de plastique noir (x4).

Fermer

M5900018

Kit de montage pour châssis 19"
Produit ajouté à votre panier
Noir RAL 9005
M6200610 Kit de plaque support (24")

M6200610

Kit de plaque support (24") Kit de plaque support en matière aluminium avec 6 trous percés, prévus pour la fixation dans la plaque inférieure du boitier Combimet (profondeur 24").

Fourniture Plaque support, M3 x 10 mm pilier filetés (x9) et M3 x 6 mm vis de fixation (x18).

Fermer

M6200610

Kit de plaque support (24")
Produit ajouté à votre panier
Aluminium
Fini naturel
335x574,6x1,5mm
  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Aluminium
Couleur
Noir RAL 9005
Standards
IEC 60297-3
conforme REACH
conforme RoHS
DIN 41494
Hauteur
177 mm
Largeur
482,6 mm
Profondeur
609,6 mm
Unités de hauteur
4 U
Long. circuit imprimé,
partie inférieure
574,5 mm
Larg. circuit imprimé,
partie inférieure
335 mm

Fichier de catalogue

Plans

Modèles 3D

Vue 3D PDF (Ouvrir dans Acrobat Reader)

Poids/1 pc
4,5 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
Royaume-Uni
