M6119335 COMBIMET T 19

M6119335

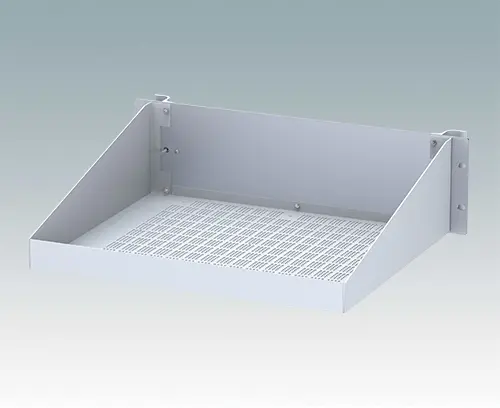

COMBIMET T 19" 3Ux365mm Ouvert

Boitier pour rack 19" ouvert en aluminium moderne avec plaque avant anodisée et deux poignées frontales ergonomiques. Le corps de boitier monobloc aéré comporte des plaques latérales en biseau et une plaque arrière courte. La base est pourvue de trous pour fixer des inserts montage de circuits imprimés ou la plaque de montage interne en accessoire. Toutes les pièces sont munies de goujons de mise à la terre M4 pour assurer la continuité électrique.

Version

Panneau supérieur ouvert

Fourniture

Plaque avant 19", corps de boitier aéré, 2 poignées extrudées, M4 x 10 mm (x4), M3 x 8 mm (x1). Fourni entièrement assemble.

  • Composants/Accessoires

Accessoires

M5600001 Jeu pour montage des circuits imprimés

M5600001

Jeu pour montage des circuits imprimés Kit de dix inserts M3 en plastique pour montage de circuits imprimés à placer n'importe où dans le boitier. Hauteur des inserts 10 mm. Pour trous de Ø3,2 mm dans la plaque inférieure. Fourni avec vis de fixation M3.

Si des vis de fixation du circuit imprimé ou de la plaque de montage sont nécessaires, veuillez consulter notre kit de vis M5600010.

Fourniture 10 plots moulés M3x10 mm, 10 vis de fixation à tête fraisée M3 x 6 mm.

Fermer

M5600001

Jeu pour montage des circuits imprimés
Produit ajouté à votre panier
PA 6
Noir RAL 9005
M5900016 Kit de montage pour châssis 19"

M5900016

Kit de montage pour châssis 19" Kit de montage pour le montage d'un boitier 19" ou plaque avant 19" dans un rack.

Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm (x4) et rondelle de plastique noir (x4).

Fermer

M5900016

Kit de montage pour châssis 19"
Produit ajouté à votre panier
Noir RAL 9005
M6000035 Kit de montage pour châssis 19"

M6000035

Kit de montage pour châssis 19" Kit de montage pour le montage d'un boitier 19" ou plaque avant 19" dans un rack.

Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm (x4) et rondelle de plastique gris clair (x4).

Fermer

M6000035

Kit de montage pour châssis 19"
Produit ajouté à votre panier
Gris clair RAL 7035
M6200365 Kit de plaque support (365mm)

M6200365

Kit de plaque support (365mm) Kit de plaque support en matière aluminium avec 6 trous percés, prévus pour la fixation dans la plaque inférieure du boitier Combimet (profondeur 365 mm).

Fourniture Plaque support, M3 x 10 mm pilier filetés (x9) et M3 x 6 mm vis de fixation (x18).

Fermer

M6200365

Kit de plaque support (365mm)
Produit ajouté à votre panier
Aluminium
Fini naturel
335x330x1,5mm
  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Couleur
Gris clair RAL 7035
Standards
IEC 60297-3
conforme REACH
conforme RoHS
DIN 41494
Hauteur
132,5 mm
Largeur
482,6 mm
Profondeur
365 mm
Unités de hauteur
3 U
Long. circuit imprimé,
partie inférieure
428 mm
Larg. circuit imprimé,
partie inférieure
357 mm

Fichier de catalogue

Plans

Modèles 3D

Poids/1 pc
1,95 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
Royaume-Uni
