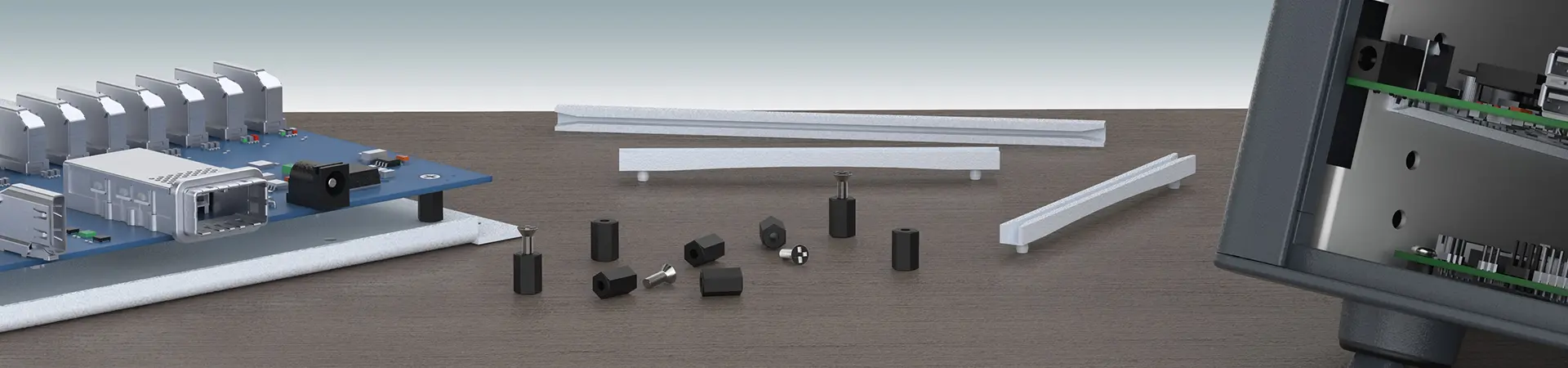

Accessoires pour montage de cartes

Accessoires pour montage de cartes

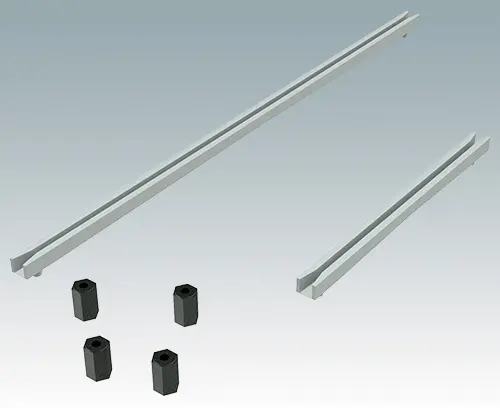

Accessoires universels pour montage de cartes dans tous les boitiers.

  • Inserts de montage M3 en plastique pour circuits imprimés, hauteur 10 mm
  • Guide-cartes encliquetables pour cartes de 1,6 mm d'épaisseur
  • Tous les articles
  • Données techniques

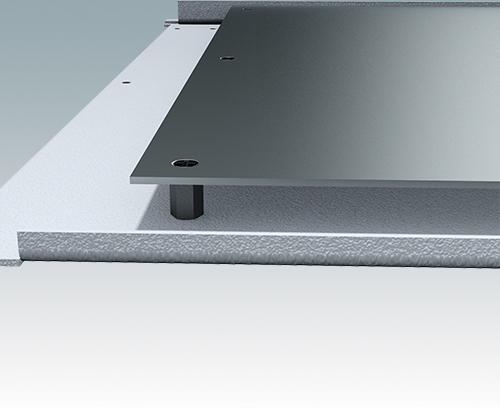

M5600001 Jeu pour montage des circuits imprimés

M5600001

Jeu pour montage des circuits imprimés Kit de dix inserts M3 en plastique pour montage de circuits imprimés à placer n'importe où dans le boitier. Hauteur des inserts 10 mm. Pour trous de Ø3,2 mm dans la plaque inférieure. Fourni avec vis de fixation M3.

Si des vis de fixation du circuit imprimé ou de la plaque de montage sont nécessaires, veuillez consulter notre kit de vis M5600010.

Fourniture 10 plots moulés M3x10 mm, 10 vis de fixation à tête fraisée M3 x 6 mm.

Fermer

M5600001

Jeu pour montage des circuits imprimés
Produit ajouté à votre panier
PA 6
Noir RAL 9005
M5600010 Vis de fixation du circuit imprimé, M3

M5600010

Vis de fixation du circuit imprimé, M3

Paquet de vis à tête cylindrique bombée à empreinte cruciforme de 100 M3 x 6 mm. Utilisé pour le montage de circuits imprimés et de plaques de montage sur les supports filetés de nos boitiers standard: TECHNOMET, MINIMET

Ces vis peuvent également être utilisées en combinaison avec le kit de montage pour circuit imprimé M5600001, afin de fixer les circuits imprimés sur les montants de montage en plastique. Les points de fixation sont fournis dans les boitiers suivants pour ce kit: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Ces vis peuvent également être utilisées pour remplacer les vis d'assemblage de boîtier fendues standard fournies avec nos boitiers UNICASE, si vous préférez des vis à tête cylindrique.

De plus, ce paquet de vis peut être utile si votre boîtier a été personnalisé avec des inserts filetés et des piliers M3.

Fourniture 100 vis M3x6mm.

Fermer

M5600010

Vis de fixation du circuit imprimé, M3
Produit ajouté à votre panier
Acier
Zingué
6mm

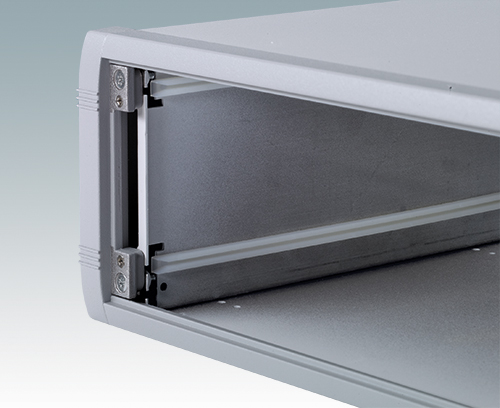

M5700202 Guide-carte, 216mm

M5700202

Guide-carte, 216mm Guide-carte encliquetable pour cartes de 1,6 mm d'épaisseur. Reportez-vous au plan pour plus de détails sur les perçages. Convient pour les boîtiers Unimet-Plus 3/3H/4/4H/5/5H/6/6H.

Remarque : Tous les boîtiers Unimet-Plus sont pré-équipés de 4 guides.

Fourniture 1 guide-carte

Fermer

M5700202

Guide-carte, 216mm
Produit ajouté à votre panier
PA 6/6 (UL 94 V-2)
Blanc
M5700203 Guide-carte, 102mm

M5700203

Guide-carte, 102mm Guide-carte encliquetable pour cartes de 1,6 mm d'épaisseur. Reportez-vous au plan pour plus de détails sur les perçages. Convient pour les boîtiers Unimet-Plus 1/1H/2/2H.

Remarque : Tous les boîtiers Unimet-Plus sont pré-équipés de 4 guides.

Fourniture 1 guide-carte

Fermer

M5700203

Guide-carte, 102mm
Produit ajouté à votre panier
PA 6/6 (UL 94 V-2)
Blanc
M6490010 Guide-carte, 102 mm

M6490010

Guide-carte, 102 mm Guide pour cartes à circuits imprimés d’épaisseur de 0,5 mm à 2,0 mm. Voir le plan pour les détails des perçages. Convient pour Technomet R210, R210H, R212, R212H, SL212, R215S, R215H, R310, R310H, R312, R312H, R315S, R315H et SL315S. Pour les boitiers Technomet, voir préconisations de commande ci-dessous:

Version Technomet Nbre de guides par PCB Position PCB dans le boitier
R210/R210H 4 5
R212/R212H 4 7
R215S/R215H 4 9
R310/R310H 4 5
R312/R312H 4 7
R315S/R315H 4 9

Fourniture 1 guide-carte

Fermer

M6490010

Guide-carte, 102 mm
Produit ajouté à votre panier
PA 6/6 (UL 94 V-0)
Fini naturel
101,6x7,5x3,5mm
M6490020 Guide-carte, 140 mm

M6490020

Guide-carte, 140 mm Guide pour cartes à circuits imprimés d’épaisseur de 0,5 mm à 2,0 mm. Voir le plan pour les détails des perçages. Convient pour Technomet R107, R107H, R110, SL110 et R110H. Pour les boitiers Technomet, voir préconisations de commande ci-dessous:

Version Technomet Nbre de guides par PCB Position PCB dans le boitier
R107/R107H 2 3
R110/R110H 2 5
SL110 2 5

Fourniture 1 guide-carte

Fermer

M6490020

Guide-carte, 140 mm
Produit ajouté à votre panier
PA 6/6 (UL 94 V-0)
Fini naturel
139,7x7,5x3,5mm
